جزئیات محصول:
|
نام: | 1.25G دو فیبر 20 کیلو وات SFP ماژول | طول موج: | 1310 نانومتر |
---|---|---|---|
نوع حالت: | حالت تک | فاصله انتقال: | 20 کیلومتر |
نوع فیبر: | فیبر دوگانه | امید: | در دسترس |
برجسته: | فرستنده اپتیک SFP,فرستنده فیبر تک حالت |

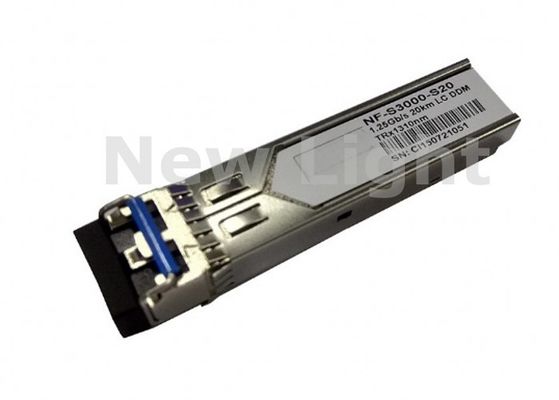

سیگنال 1.25G SFP ماژول فرستنده ی فیبر نوری SFP Dual Fiber SM 20KM DDM
شرح
فرستنده NF-3000-S20 یک ماژول با کارایی بالا و با هزینه ای مناسب است که دارای یک رابط دوپلکس LC می باشد. سیگنال AC استاندارد CML برای سیگنال با سرعت بالا و سیگنال های کنترل و نظارت LVTTL. بخش گیرنده از یک گیرنده PIN استفاده می کند و فرستنده از یک لیزر 1310 نانومتر FP استفاده می کند، تا 15dB پیوند پیوند اطمینان حاصل شود که این برنامه کاربردی اترنت 1000Base است.
ویژگی:
تا لینک های داده 1.25Gb / s |
Hot-Pluggable |
اتصال دوبلکس LC |
تا 20 کیلومتر در SMF 9 / 125μm |
فرستنده لیزری FP 1310nm |
منبع تغذیه 3.3V تنها |
رابط مانیتورینگ مطابق با SFF-8472 |
حداکثر قدرت <1W |
محدوده دماي صنعتی / تمدید / تجاری: -40 ° C تا 85 ° C / -5 ° C تا 85 ° C / -0 ° C تا 70 ° C نسخه در دسترس |
سازگار با RoHS و سرب رایگان |
شبکه های مترو / دسترسی |
1.25 گیگابایت / ثانیه 1000Base-LX اترنت |
1 × فیبر کانال |
سایر لینک های نوری |
کاربرد:
سیستم SDH STM و SONET |
فیبر کانال |
سوئیچ به سوئیچ رابط |
برنامه های backplane را تغییر داد |
رابط روتر / سرور |
دیگر سیستم های انتقال نوری |
مولفه های:
مورد | مشخصات | ||||
اعتبار حداکثر مطلق | |||||
پارامتر | سمبل | حداقل | حداکثر | واحد | |
ولتاژ تغذیه | VCC | -0.5 | 3.6 | V | |
دمای عملیاتی | بالا | -40 | 85 | º C | |
ویژگی های برق | |||||
پارامتر | سمبل | حداقل | معمول | حداکثر | واحد |
نرخ داده (NRZ) | ب | - | 1250 | - | Mb / s |
622 | |||||
155 | |||||
ولتاژ تغذیه | VCCT | 3.1 | 3.3 | 3.6 | V |
جریان عرضه | ICCT | - | 70 | 130 | mA |
ولتاژ بالا ورودی | VIH | VCCT-1.165 | - | VCCT-0.700 | V |
ولتاژ پایین ورودی | VIL | VCCT-1.890 | - | VCCT-1.475 | V |
فرستنده ولتاژ را فعال کنید | VEN | - | - | 0.8 | V |
فرستنده ولتاژ را غیرفعال کنید | VD | 2 | - | - | V |
گیرنده | |||||
نرخ داده (NRZ) | ب | - | 1250 | - | Mb / s |
622 | |||||
155 | |||||
ولتاژ تغذیه | VCCR | 3.1 | 3.3 | 3.6 | V |
جریان عرضه | ICCR | - | 100 | 150 | mA |
خروجی داده بالا | VOH | VCCR-1.025 | - | VCCR-0.880 | V |
خروجی داده LOW | VOL | VCCR-1.810 | - | VCCR-1.620 | V |
ولتاژ پایین LOS | VLOUT | - | - | 0.8 | V |
ولتاژ بالا LOS | VHOUT | 2 | - | - | V |
