جزئیات محصول:
|
رنگ: | زرد | نام: | کابل MPO-MPO |
---|---|---|---|
اتصال دهنده: | MPO - MPO | طول: | 10 متر |
حالت: | چند منظوره | امید: | در دسترس |
برجسته: | کابل MPO کابل MPO,کابل MPO پروانه |

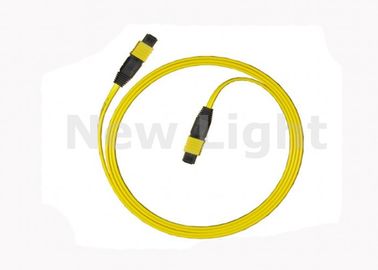

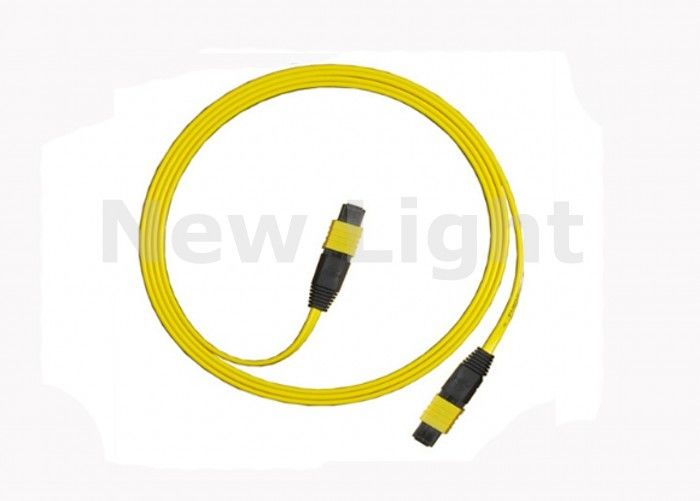

12Cores حالت تک MPO نر به MPO پنجه پنجه پنجه 5Meter، 9/125 B نوع زرد رنگ
شرح:
محصولات MPO تک و چند منظوره چند کانکتور فیبر هستند که در سیستم های Backplane با چگالی بالا و مدار چاپی مدار چاپی (PCB) در سیستم داده و سیستم مخابراتی مورد استفاده قرار می گیرند. اتصال MPO تا 12 برابر تراکم کانکتور های استاندارد ارائه می دهد، صرفه جویی در فضای قابل توجه و صرفه جویی در هزینه.
پچ MPO با استفاده از بشکه های دقیق قالب MT، با پین های راهنمای فلزی و ابعاد دقیق مسکن برای اطمینان از هماهنگی فیبر در هنگام جفت گیری استفاده کنید. MPO می تواند به صورت ترکیبی از 4،8،12 یا 24 الیاف خاتمه یابد.
مشخصات فنی:
- MPO (زن) به MPO (زن)
- MMF (50 / 125um)، OM3
- فیبر 8 هسته برای QSFP + فرستنده فرستنده
- طول کابل: 10 متر (33 فوت)
- افت خزش: ≤0.6dB
- افت بازدهی: ≥20dB
- تست کشش: 500 times <0.5 dB
- عملیات: درجه حرارت: -40 ° C ~ + 80 ° C
- پین اختیاری: پیش فرض FEMALE
- POLARITY اختیاری: پیش فرض POLARITY B (برای QSFP + SR4)
امکانات:
* دقیق قالب فولاد MT
* پین راهنمای دقت بالا برای هماهنگی دقیق
* طراحی فشرده، تا 4،8،12،24 الیاف
* IEC 61754-7 مطابق
* سازگار با Telcordia GR-1435-CORE
کاربرد:
* حالت انتقال آسنکرون (ATM)
* اترنت گیگابیت
* فعال فعال / فرستنده رابط
* CATV، ویدئو و چند رسانه ای
* امکانات نصب
* شبکه های مخابراتی
انطباق استانداردها:
کابل کت و شلوار مطابق با NFPA 262 Plenum Nonconductive Fiber Optic (OFNP) یا IEC-60332 درجه پایین شعاع دود نهایی هالوژن (LSZH) مطابقت دارد.
مطابق با دستورالعمل 2002/95 / EC (RoHS) و REACH SvHC.
اتصال MPO مطابق با IEC-61754-7 & amp؛ amp؛ EIA / TIA-604-5.
مشخصات فنی:
|
MPO جزئیات:
کابلهای MPO patch برای ایجاد اتصال بین کاست MPO یا اتصال به تجهیزات فعال با رابط MPO / MTP استفاده می شود.
در مواردی که سیم پچ MPO (از طریق یک متصل کننده MPO) متصل به یک کابل پچ MPO دیگر، یکی از دو اتصال MPO باید مرد باشد (مجهز به پین).
کابلهای MPO patch در 3 پیکربندی مختلف سیم کارت در دسترس هستند: مستقیم، کل تلنگر یا جفت فلپیپ
کابل های MPO patch در کابل فیبر چند حالته و تک حالت در دسترس هستند.
عملکرد مجمع MTP / MPO Termination:
نوع / عملکرد | یکنمونه (APC لهستانی) | چندکاره (PC / Flat Polish) | ||
استاندارد | فقیر کم درآمد | استاندارد | فقیر کم درآمد | |
حداکثر ضرر درج | ≤ 0.75dB | ≤ 0.35dB | ≤ 0.60dB | ≤ 0.35dB |
برگشت ضرر | ≥ 50dB | N / A | ||
دمای عملیاتی | -40 ° C تا 80 ° C | 40 تا 80 درجه سانتی گراد | ||
آزمایش طول موج | 1310 نانومتر | 850 نانومتر |
