جزئیات محصول:
|
نوع اتصال: | MPO / MTP | ماده: | LSZH |
---|---|---|---|
حالت نوع: | حالت تک | نوع هسته: | 12core |
رنگ کابل: | زرد | طول: | می تواند سفارشی |
گواهی: | CE، ISO، RoHS | زمان تحویل: | 2-7 روز کاری پس از دریافت سپرده |
توان تولیدی: | 500 عدد / روز | شرایط پرداخت: | T / T، 30٪ پیش پرداخت |
نام محصولات: | 12 هسته OM3 فیبر نوری MPO / MTP پچ کابل MPO به LC کابل شکستن | ||
برجسته: | کابل فیبر MPO,کابل MPO به MPO |

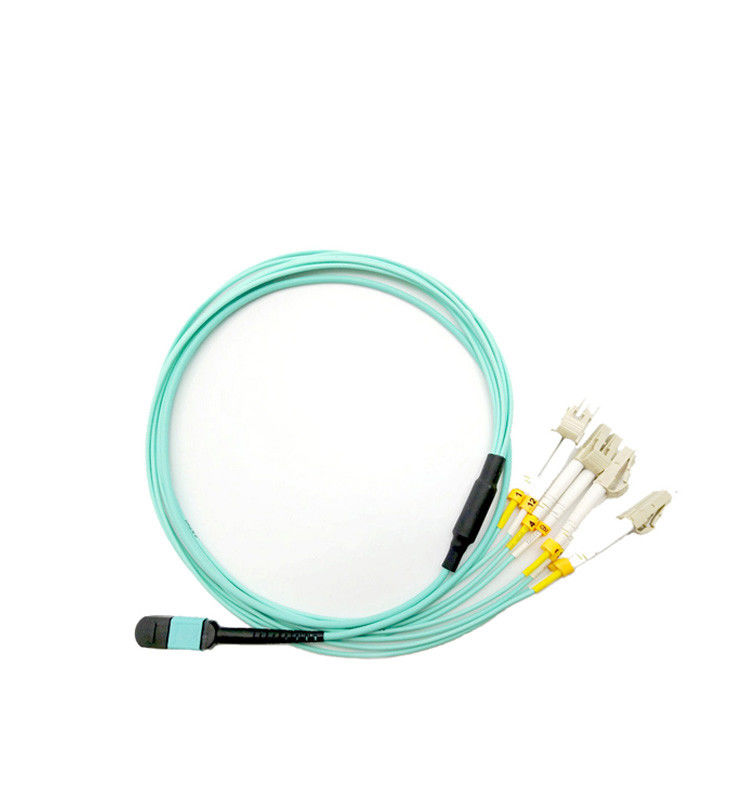

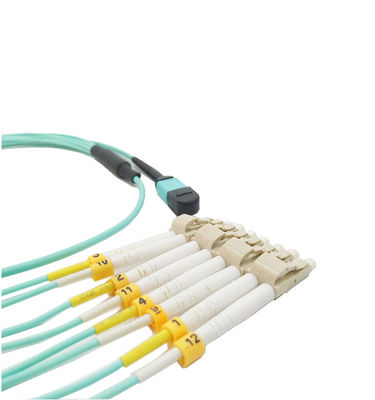

12 هسته OM3 فیبر نوری MPO / MTP پچ کابل MPO به LC کابل شکستن
درخواست MPO / MTP چیست؟
درخواست a.Endface:
400 X | توضیحات ناقص | مقدار مجاز | |
فیبر (9um، 50um، 62.5um) | خراش سفید | ≤3um | بدون محدودیت |
نقطه | ≤2um | 5 PCS | |
کاستی | / | اجازه نیست | |
روکش (62.5-125um) | خراش سفید | ≤3um | بدون محدودیت |
≤5um | 1 عدد | ||
خراش سیاه | ≤3um | 2 PCS | |
نقطه سیاه | ≤2um | بدون محدودیت | |
≤5um | 3 PCS | ||
کاستی | ≤2um | حدود هیچ محدودیتی ندارد | |
≤15um | طول کلی کمتر از طول جانبی 1/4 است | ||
حلقه پلاستیکی | / | بدون محدودیت |
b.Performance:
MPO / MTP | سیم پیچ استاندارد SM | کم SM تخلیه فرول | فرل استاندارد MM | MM تخلیه کم فورول | |
از دست دادن IL | معمول | 0.35dB | 0.20dB | 0.35dB | 0.20dB |
حداکثر | 0.75dB | 0.35dB | 0.65dB | 0.35dB | |
RL | APC≥50dB | ≥ 25dB | ≥ 35dB | ||
PC ≥ 40dB | |||||
تکرارپذیری | ≤0.30dB (پلاگین بیش از 500 بار) | 0.30dB (پلاگین بیش از 1000 بار) | |||
تعویض پذیری | ≤0.30dB (با یک اتصال دهنده تطبیقی) | ||||
استحکام کششی | ≤0.30dB (حداکثر تنش 66N) | ||||
شوکه شدن | ≤0.30dB (10 ~ 55Hz) | ||||
محدوده دما | -40 ° C ~ + 75 ° C |
c.دسترسی های شاخص
MPO / MTP اتصال | تست ابعاد 3D |
شعاع انحنای | X ≥2000mm، Y ≥50mm |
ارتفاع فیبر | 1000 ~ 4000 نانومتر |
زاویه Endface | ± 0.3 درجه، Y ± 0.3 درجه است |
غرق شدن هسته | ± 300 نانومتر |
تحمل d.Length:
طول (M) | تحمل |
≤10 | + 10 سانتیمتر |
10 <L≤30 | + 15 سانتیمتر |
> 30 | + 10٪ |
IEC61754-7 و GR-1435-CORE سازگار است.
طراحی مدولار، ساختار قفل پلاگین، آسان برای تست، نصب، حذف و تنظیم. معمولا اتصالات MTP / MPO تنها می تواند 12 و یا بیشتر فیبر، 1U فضای سیم کشی ارتفاع می تواند تا 96 LC رابط نوری، بخش. صرفه جویی در کابینت و فضای رکاب، مدیریت آسان کابل نوع فیبر، کابل در دسترس، برای رفع نیازهای مختلف مشتری.
می توانید انتخاب کنید مرد و زن. موقعیت موقعیت دقیق را با آداپتور متصل شده از طریق موقعیت پین Pin پیکربندی، ثبات بالا.
فورل چند هسته ای، اندازه کوچک، با سرعت بالا و ظرفیت بالا برای پاسخگویی به نیازهای سیستم های ارتباطی فیبر نوری و سیم کشی مجتمع با چگالی بالا با کارایی بالا. برای زیرساخت شبکه های آینده، بسیار مقیاس پذیر، پشتیبانی از اترنت و فیبر کانال 10 / 100-1Gbps.
پارامتر فنی
مورد | پارامترهای فنی | |
تولید - محصول | 12 هسته OM3 فیبر نوری MPO / MTP پچ کابل MPO به LC کابل شکستن | |
اتصال دهنده | MPO (F یا M) | MPO (F یا M) |
دمای عملیاتی | -40 ° C ~ + 80 ° C | |
دمای ذخیره سازی | -40 ° C ~ + 85 ° C | |
از دست دادن درج | SM: ≤ 0.75dB (ارزش استاندارد)، ≤ 0.35dB (ارزش نمونه)؛ MM: ≤ 0.50dB (ارزش استاندارد)، ≤ 0.35dB (ارزش نمونه)؛ | |
برگشت ضرر | SM: ≥60dB؛ MM: 35dB | |
پایان MPO | مرد: با راهنمای پین؛ زن: بدون پین راهنمای | |
تعداد فیبر | 8،12 و 24 تن فیبر | |
نوع اتصال از انتهای دیگر | MPO-female، MPO-male، FC، SC، ST، MU، LC، E2000 | |
حالت فیبر | حالت های تک (G652، G655، G657)، چند حالت (50، 62.5، OM2، OM3، OM4) | |
نوع کابل فیبر | فیبر روبان 250و، کابل روبان، کابل فیبر نوری بسته بندی شده |
سه روش قطبی Type A، Type B و Type C برای تضمین تخصیص راست دو طرفه استفاده می شود.
نوع A مستقیم از طریق MPO کابل ترانک:
کلید به آداپتورهای کلید-پایین، 1 x A-B Duplex Patch Cable و 1 x A به یک پچ کابل Duplex.
نوع B Cross MPO Cable Trunk:
کیبورد تا آداپتورهای کلیدی و کابل 2 x A به یک پچ دوبلکس.
نوع سانتیمتر کراس MPO:
کلید به آداپتورهای کلید پایین و کابل 2 x A به یک پچ دوطرفه.
با استفاده از دما
-40 ° ~ + 80 °
کاربرد :
تجهیزات تست
FTTX + LAN
فیبر نوری CATV
سیستم ارتباطی نوری
مخابرات
بسته بندی:
ما آن را با کیسه OPP و جعبه کارتن در خارج بسته خواهیم کرد. به منظور محافظت از کالاها هنگام تحویل آسیب نمی بینند.
تحویل :
ما می توانیم آن را از طریق هوا و دریا تحویل دهیم. آن را با توجه به مقدار و الزامات شما است.
پرداخت :
مدت پرداخت: T / T، L / C، PAYPAL / WESTERN UNION / MONEYGRAM. 30٪ پیش پرداخت. تعادل پرداخت قبل از تحویل
اصطلاحات قیمت: EXW، FOB، CIF، CFR. در به در
محصولات بیشتر:
ما دارای پچ پچ نوری، چرمی، آداپتور، آتناتور، جعبه توزیع، اتصال سریع و غیره .etc. اگر شما نیاز به محصولات یا کاتالوگ بیشتری دارید، می توانید با ما تماس بگیرید
