جزئیات محصول:
|
| نوع اتصال: | MPO / MTP | ماده: | LSZH |
|---|---|---|---|
| حالت نوع: | حالت تک | نوع هسته: | 24 هسته |
| رنگ کابل: | زرد | طول: | می تواند سفارشی |
| گواهی: | CE، ISO، RoHS | زمان تحویل: | 2-7 روز کاری پس از دریافت سپرده |
| توان تولیدی: | 500 عدد / روز | شرایط پرداخت: | T / T، 30٪ پیش پرداخت |
| نام محصولات: | USCOME 24 هسته ای G657A1 LSZH 3.0 کابل تک حالت فیبر نوری MPO / MTP کابل پچ | ||
| برجسته: | کابل فیبر MPO,کابل MPO به MPO |
||

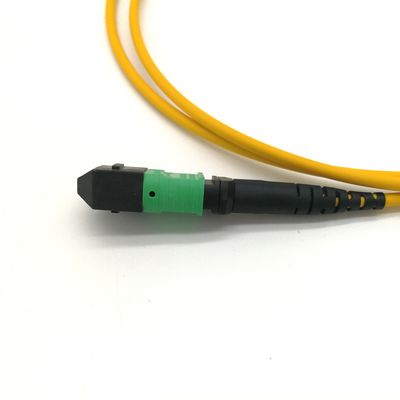

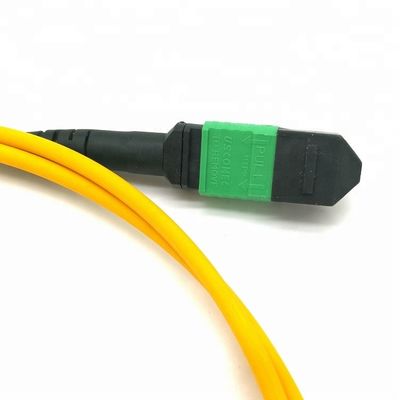

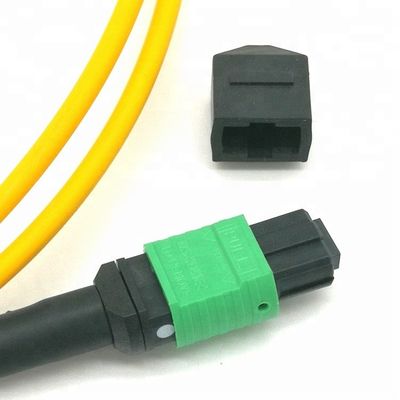

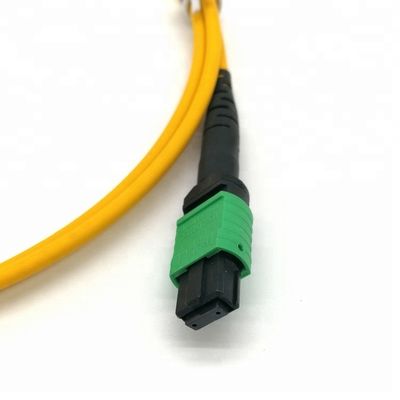

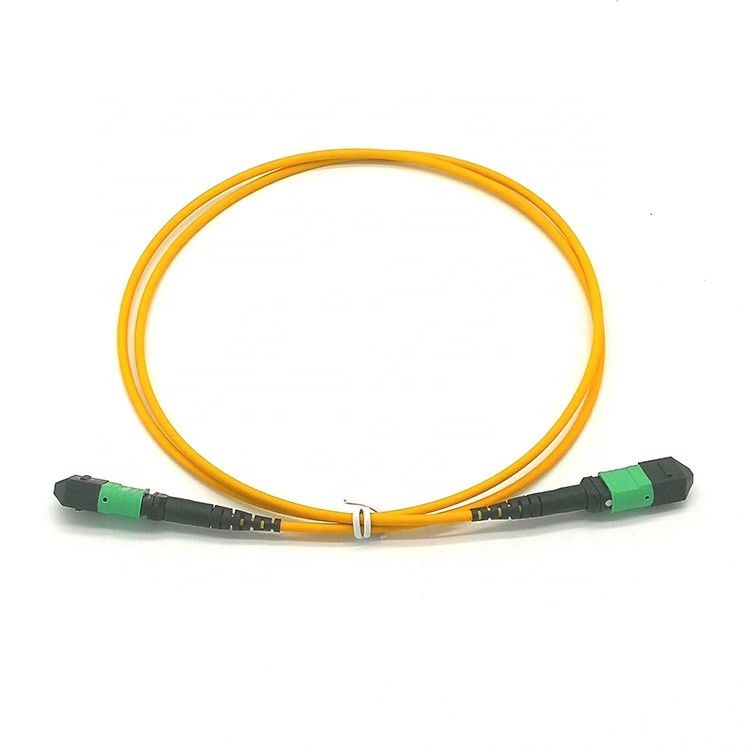

USCOME 24 هسته ای G657A1 LSZH 3.0 کابل تک حالت فیبر نوری MPO / MTP کابل پچ
کابل مادون قرمز MTP برای 40G (12 هسته) و 100G (24 هسته) اپتیک اتصال مستقیم و برنامه های کاربردی مرکز داده با چگالی بالا طراحی شده است. اصلی Connec MTP Conec ایالات متحده به طور کامل با استانداردهای MPO سازگار است.
کابل FIBERCAN فیبر نوری مطابق با RoHS و UL سازگار است، و تمام کانکتورهای فیبر پچ کابل 100٪ اپتیکی برای از دست دادن درج برای تضمین کیفیت خوب مورد آزمایش قرار گرفتند.
| نام محصول: | USCOME 24 هسته ای G657A1 LSZH 3.0 کابل تک حالت فیبر نوری MPO / MTP کابل پچ |
| مدل | MTP / 2-3-4 / 5-6-78 |
| 1. یک اتصال | MTP |
| 2. نوع لهستانی | PC، UPC، APC. |
| 3. پین | F = زن |
| 4. پایان اتصال B | MTP |
| 5. نوع B لهستانی | PC، UPC، APC. |
| 6. یک PIN | F = زن |
| 7. نوع فیبر | B6A1 = G657A1؛ |
| 8. تعداد فیبر | 24 هسته |
| کت 9.Cable | V = PVC؛ Z = LSZH |
| طول 10 | 1 متر |
| 11 قطار. | A، B، C در دسترس است |
IEC61754-7 و GR-1435-CORE سازگار است.
طراحی مدولار، ساختار قفل پلاگین، آسان برای تست، نصب، حذف و تنظیم. معمولا اتصالات MTP / MPO تنها می تواند 12 و یا بیشتر فیبر، 1U فضای سیم کشی ارتفاع می تواند تا 96 LC رابط نوری، بخش. صرفه جویی در کابینت و فضای رکاب، مدیریت آسان کابل نوع فیبر، کابل در دسترس، برای رفع نیازهای مختلف مشتری.
می توانید انتخاب کنید مرد و زن. موقعیت موقعیت دقیق را با آداپتور متصل شده از طریق موقعیت پین Pin پیکربندی، ثبات بالا.
فورل چند هسته ای، اندازه کوچک، با سرعت بالا و ظرفیت بالا برای پاسخگویی به نیازهای سیستم های ارتباطی فیبر نوری و سیم کشی مجتمع با چگالی بالا با کارایی بالا. برای زیرساخت شبکه های آینده، بسیار مقیاس پذیر، پشتیبانی از اترنت و فیبر کانال 10 / 100-1Gbps.
درخواست MPO / MTP چیست؟
درخواست a.Endface:
| 400 X | توضیحات ناقص | مقدار مجاز | |
| فیبر (9um، 50um، 62.5um) | خراش سفید | ≤3um | بدون محدودیت |
| نقطه | ≤2um | 5 PCS | |
| کاستی | / | اجازه نیست | |
| روکش (62.5-125um) | خراش سفید | ≤3um | بدون محدودیت |
| ≤5um | 1 عدد | ||
| خراش سیاه | ≤3um | 2 PCS | |
| نقطه سیاه | ≤2um | بدون محدودیت | |
| ≤5um | 3 PCS | ||
| کاستی | ≤2um | حدود هیچ محدودیتی ندارد | |
| ≤15um | طول کلی کمتر از طول جانبی 1/4 است | ||
| حلقه پلاستیکی | / | بدون محدودیت | |
b.Performance:
| MPO / MTP | سیم پیچ استاندارد SM | کم SM تخلیه فرول | فرل استاندارد MM | MM تخلیه کم فورول | |
| از دست دادن IL | معمول | 0.35dB | 0.20dB | 0.35dB | 0.20dB |
| حداکثر | 0.75dB | 0.35dB | 0.65dB | 0.35dB | |
| RL | APC≥50dB | ≥ 25dB | ≥ 35dB | ||
| PC ≥ 40dB | |||||
| تکرارپذیری | ≤0.30dB (پلاگین بیش از 500 بار) | 0.30dB (پلاگین بیش از 1000 بار) | |||
| تعویض پذیری | ≤0.30dB (با یک اتصال دهنده تطبیقی) | ||||
| استحکام کششی | ≤0.30dB (حداکثر تنش 66N) | ||||
| شوکه شدن | ≤0.30dB (10 ~ 55Hz) | ||||
| محدوده دما | -40 ° C ~ + 75 ° C | ||||
c.دسترسی های شاخص
| MPO / MTP اتصال | تست ابعاد 3D |
| شعاع انحنای | X ≥2000mm، Y ≥50mm |
| ارتفاع فیبر | 1000 ~ 4000 نانومتر |
| زاویه Endface | ± 0.3 درجه، Y ± 0.3 درجه است |
| غرق شدن هسته | ± 300 نانومتر |
تحمل d.Length:
| طول (M) | تحمل |
| ≤10 | + 10 سانتیمتر |
| 10 <L≤30 | + 15 سانتیمتر |
| > 30 | + 10٪ |
سه روش قطبی Type A، Type B و Type C برای تضمین تخصیص راست دو طرفه استفاده می شود.
نوع A مستقیم از طریق MPO کابل ترانک:
کلید به آداپتورهای کلید-پایین، 1 x A-B Duplex Patch Cable و 1 x A به یک پچ کابل Duplex.
نوع B Cross MPO Cable Trunk:
کیبورد تا آداپتورهای کلیدی و کابل 2 x A به یک پچ دوبلکس.
نوع سانتیمتر کراس MPO:
کلید به آداپتورهای کلید پایین و کابل 2 x A به یک پچ دوطرفه.
با استفاده از دما
-40 ° ~ + 80 °
کاربرد :
تجهیزات تست
FTTX + LAN
فیبر نوری CATV
سیستم ارتباطی نوری
مخابرات
بسته بندی:
ما آن را با کیسه OPP و جعبه کارتن در خارج بسته خواهیم کرد. به منظور محافظت از کالاها هنگام تحویل آسیب نمی بینند.
تحویل :
ما می توانیم آن را از طریق هوا و دریا تحویل دهیم. آن را با توجه به مقدار و الزامات شما است.
پرداخت :
مدت پرداخت: T / T، L / C، PAYPAL / WESTERN UNION / MONEYGRAM. 30٪ پیش پرداخت. تعادل پرداخت قبل از تحویل
اصطلاحات قیمت: EXW، FOB، CIF، CFR. در به در
محصولات بیشتر:
ما دارای پچ پچ نوری، چرمی، آداپتور، آتناتور، جعبه توزیع، اتصال سریع و غیره .etc. اگر شما نیاز به محصولات یا کاتالوگ بیشتری دارید، می توانید با ما تماس بگیرید
