جزئیات محصول:
|
| نوع حالت: | حالت تک | گم شدن درج: | d 2.5 دسی بل |
|---|---|---|---|
| نوع اتصال: | SC / UPC | Nuber از کانالها: | 8 کانال |
| طول موج: | 1470-1610nm | موج دار شدن گذر: | .0.30dB |
| برگشت ضرر: | d45dB | نابسامانی: | d50dB |
| نوع فیبر: | فوق العاده Corning SMF-28 | ||
| برجسته: | wdm در فیبر نوری,جعبه خاتمه فیبر سوار دیواری |
||

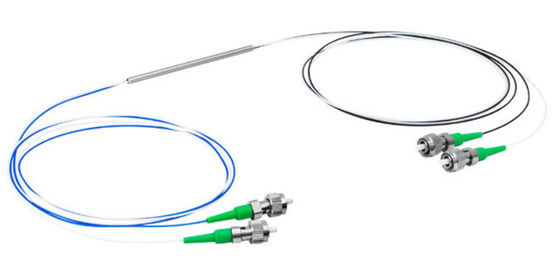

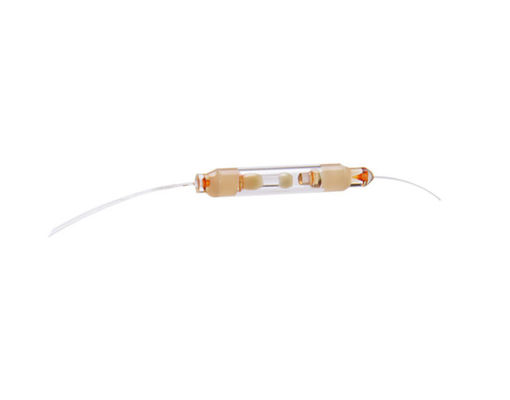

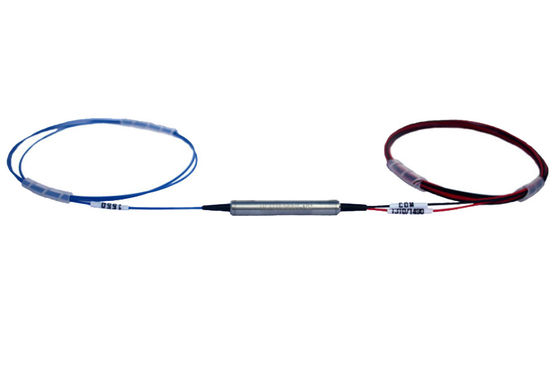

1550 نانومتر عبور / 980nm بازتاب FWDM 980 / 1550nm فیلتر تقسیم فیبر نوری WDM
شرح
The 1310/1550nm Filter Wavelength Division Multiplexer is based on environmentally stable thin-film filter technology. Multiplexer Division Filter طول موج 1310 / 1550nm مبتنی بر فناوری فیلتر نازک با ثبات محیطی است. The devices combine or separate light at different wavelength in a wide wavelength range. دستگاه ها نور را در طول موج های مختلف در یک طول موج گسترده ای ترکیب یا جدا می کنند. They offer very low insertion loss, low polarization dependence, high isolation and excellent environmental stability. آنها از بین رفتن بسیار کم ، وابستگی به قطبش کم ، انزوا زیاد و پایداری محیطی عالی را ارائه می دهند. High power handling capability can be achieved through unique pigtail processing and high quality AR coating. قابلیت انتقال قدرت بالا از طریق پردازش منحصر به فرد رنگدانه و پوشش AR با کیفیت بالا حاصل می شود. These components have been extensively used in EDFAs, Raman amplifiers, WDM networks and fiber optical instruments. این مؤلفه ها در EDFA ها ، آمپلی فایرهای رامان ، شبکه های WDM و ابزارهای فیبر نوری بطور گسترده مورد استفاده قرار گرفته است.
WDM مبتنی بر فن آوری اثبات شده فیلم نازک است. این WDM به طور گسترده ای در سیستم ارتباط فیبر نوری و EDFA که در آن به باند های صاف و گسترده نیاز است استفاده می شود.
2. ویژگی ها:
باند عملیاتی گسترده
جداسازی کانال بالا
از دست دادن درج کم
قابلیت اطمینان بالا و پایداری
3. برنامه ها:
EDFA
پنجم
سیستم CATV
سیستم WDM
برنامه های کاربردی
دسترسی به شبکه ها
سیستم های WDM مترو
سیستم های WDM با مسافت طولانی
شبکه های سازمانی
مشخصات فنی
| مورد | واحد | مولفه های |
| فاصله کانال | گیگاهرتز | 200 |
| دامنه طول موج | کانالهای IT- باند C- یا L 186.6 تا 196.1 THz | |
| پاسبان | گیگاهرتز | ≥ +/- 33 |
| موج شکن گذر انتقال | دسی بل | .30.3 |
| از دست دادن درج انتقال | دسی بل | .01.0 |
| موج باند بازتابی | دسی بل | .20.2 |
| از بین رفتن بازتاب بازتاب | دسی بل | .40.4 |
| جداسازی انتقال (کانال مجاور) | دسی بل | 30 پوند |
| جداسازی انتقال (کانال غیر مجاور) | دسی بل | 50 پوند |
| انزوا بازتاب | دسی بل | ≥13 |
| ضرر وابسته به قطبش | دسی بل | .20.2 |
| پراکندگی حالت قطبش | روان | .20.2 |
| هدایت | دسی بل | 50 پوند |
| برگشت ضرر | دسی بل | 45 پوند |
| انتقال قدرت نوری | مگاوات | 500 پوند |
| نیروی کششی | ن | 5 پوند |
| محدوده دمای عملیاتی | -5 تا 70 | |
| محدوده دمای ذخیره سازی | -40 تا +85 0C | |
| نوع فیبر | SMF-28e | |
| بعد بسته | میلی متر | 5.5 34 34 میلی متر |
توجه: کلیه مشخصات این دستگاه ها بر روی دستگاه های بدون اتصال استوار است و بیش از این تضمین می شود
طول موج ، قطبش و دما.
ابعاد رسم( میلی متر)
نمودار طیفی (dB)
ترتیب اطلاعات
| تولید - محصول | فرکانس کانال | لوله | طول فیبر | اتصال دهنده |
| 200 گرم | شبکه ITU | 1 = الیاف 250um | 1 = 0.5 +/- 0.1m | 0 = بدون اتصال |
| فیلتر DWDM | در باند C | 2 = فیبر 900um | 2 = 1.0 +/- 0.1m | 1 = FC / UPC |
| 3 = دیگران | 3 = دیگران | 2 = FC / APC | ||
| 3 = SC / UPC | ||||
| 4 = SC / APC | ||||
| 5 = LC |
