جزئیات محصول:
|
نوع حالت: | حالت تک | گم شدن درج: | d 2.5 دسی بل |
---|---|---|---|
نوع اتصال: | SC / UPC | Nuber از کانالها: | 8 کانال |
طول موج: | 1470-1610nm | موج دار شدن گذر: | .0.30dB |
برگشت ضرر: | d45dB | نابسامانی: | d50dB |
نوع فیبر: | فوق العاده Corning SMF-28 | ||
برجسته: | wdm در فیبر نوری,جعبه خاتمه فیبر سوار دیواری |

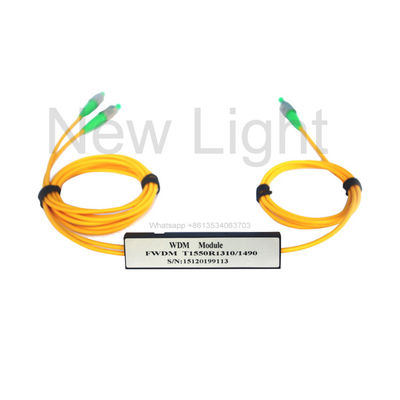

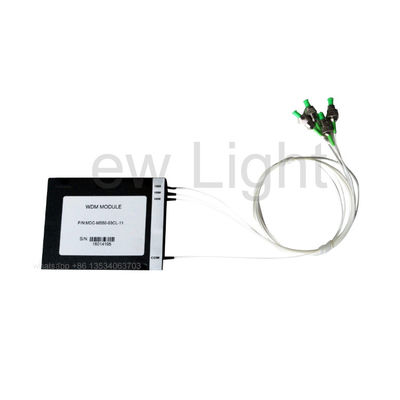

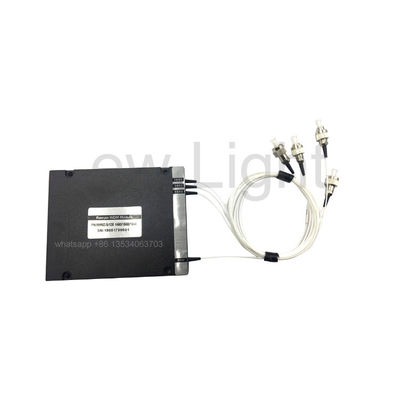

4 8 16 18 کانال تجهیزات ارتباطی لوله FTDM فیلتر FDDM فیلتر WDM
1 . 1 Description شرح
FTTX Filter WDM module extensively used in EDFA, Raman amplifiers, WDM networks and fiber optics instrumentation is based on Thin Film Filter (TFF) technology. ماژول WTM فیلتر FTTX که بطور گسترده در EDFA ، آمپلی فایرهای Raman ، شبکه های WDM و ابزار دقیق فیبر نوری مورد استفاده قرار می گیرد ، مبتنی بر فناوری نازک فیلتر فیلتر (TFF) است. The device combines or separates light at different wavelengths in a wide wavelength range. دستگاه در طول موج های مختلف ، نور را در طول موج های مختلف ترکیب یا جدا می کند. It can expand the capacity of a single fiber to achieve bidirectional communication, so that widely used in optical network upgrade and expansion, or introduce new comprehensive business etc. این می تواند ظرفیت یک فیبر منفرد را برای دستیابی به ارتباطات دو طرفه گسترش دهد ، به گونه ای که در ارتقا و گسترش شبکه نوری بطور گسترده ای مورد استفاده قرار گیرد ، یا معرفی یک تجارت جامع جدید و غیره.
We provide filter-based wavelength division multiplexing (WDM) filter devices that are customized to the particular wavelength bands for your special applications. ما دستگاه های فیلتر چند برابر تقسیم طول موج (WDM) مبتنی بر فیلتر را ارائه می دهیم که برای برنامه های خاص شما به باند های خاص طول موج اختصاص داده می شوند. As you might know, GEPON system itself works on 1310/1490, so CATV signal here is delivered over same fiber using 1550nm, and FWDM is a place where all this get's "mixed". همانطور که ممکن است بدانید ، سیستم GEPON خود بر روی 1310/1490 کار می کند ، بنابراین سیگنال CATV در اینجا از طریق همان الیاف با استفاده از 1550 نانومتر تحویل داده می شود ، و FWDM مکانی است که همه اینها "مخلوط" می شوند.
برنامه های کاربردی
دسترسی به شبکه ها
سیستم های WDM مترو
سیستم های WDM با مسافت طولانی
شبکه های سازمانی
مشخصات فنی
مورد | واحد | مولفه های |
فاصله کانال | گیگاهرتز | 200 |
دامنه طول موج | کانالهای IT- باند C- یا L 186.6 تا 196.1 THz | |
پاسبان | گیگاهرتز | ≥ +/- 33 |
موج شکن گذر انتقال | دسی بل | .30.3 |
از دست دادن درج انتقال | دسی بل | .01.0 |
موج باند بازتابی | دسی بل | .20.2 |
از بین رفتن بازتاب بازتاب | دسی بل | .40.4 |
جداسازی انتقال (کانال مجاور) | دسی بل | 30 پوند |
جداسازی انتقال (کانال غیر مجاور) | دسی بل | 50 پوند |
انزوا بازتاب | دسی بل | ≥13 |
ضرر وابسته به قطبش | دسی بل | .20.2 |
پراکندگی حالت قطبش | روان | .20.2 |
هدایت | دسی بل | 50 پوند |
برگشت ضرر | دسی بل | 45 پوند |
انتقال قدرت نوری | مگاوات | 500 پوند |
نیروی کششی | ن | 5 پوند |
محدوده دمای عملیاتی | -5 تا 70 | |
محدوده دمای ذخیره سازی | -40 تا +85 0C | |
نوع فیبر | SMF-28e | |
بعد بسته | میلی متر | 5.5 34 34 میلی متر |
توجه: کلیه مشخصات این دستگاه ها بر روی دستگاه های بدون اتصال استوار است و بیش از این تضمین می شود
طول موج ، قطبش و دما.
ابعاد رسم( میلی متر)
نمودار طیفی (dB)
ترتیب اطلاعات
تولید - محصول | فرکانس کانال | لوله | طول فیبر | اتصال دهنده |
200 گرم | شبکه ITU | 1 = الیاف 250um | 1 = 0.5 +/- 0.1m | 0 = بدون اتصال |
فیلتر DWDM | در باند C | 2 = فیبر 900um | 2 = 1.0 +/- 0.1m | 1 = FC / UPC |
3 = دیگران | 3 = دیگران | 2 = FC / APC | ||
3 = SC / UPC | ||||
4 = SC / APC | ||||
5 = LC |
