جزئیات محصول:
|
مواد: | فلز | نوع حالت: | حالت تک / چند حالت |
---|---|---|---|
نوع اتصال: | 3.0 میلی متر | گم شدن درج: | <0.3dB |
گواهی: | CE ، ISO ، RoHS | برگشت ضرر: | PC≥40 UPC≥50 APC≥60 dB |
برجسته: | فیبر نوری فیبر نوری SX,فیبر نوری کانکتور 3.0 میلی متر |

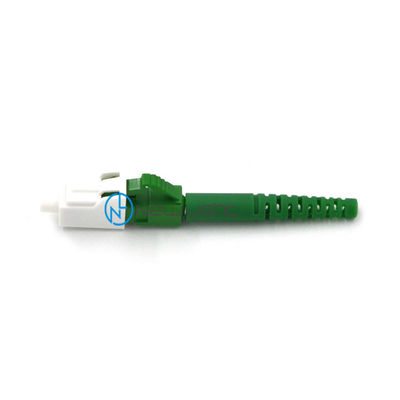

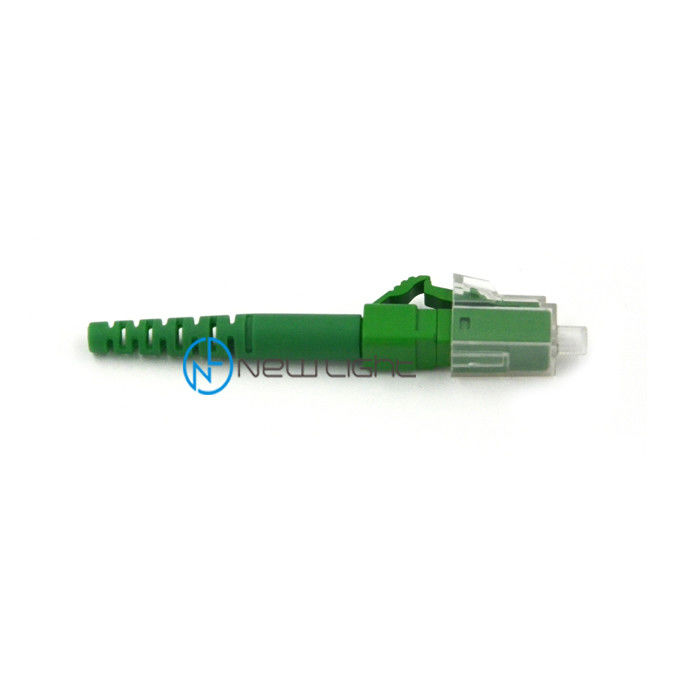

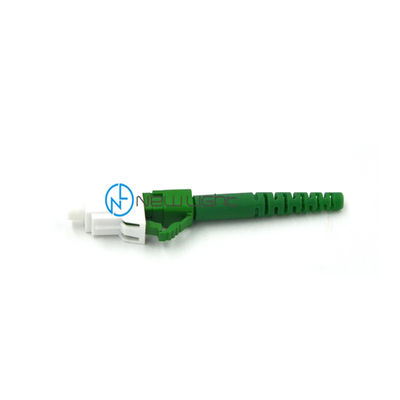

قطعات اتصال دهنده پیش از مونتاژ LC APC SX قطعات اتصال 2.0 میلی متر فیبر نوری 3.0 میلی متر
کانکتور ال سی دی فیبر نوری دستگاهی مکانیکی است که برای تراز کردن اتصالات فیبر نوری طراحی شده است.این حاوی آستین بهم پیوسته است که دو فروند را در کنار هم نگه می دارد.
آداپتورهای فیبر نوری از نوع فلنج در محفظه پلاستیکی هستند.آداپتورهای حالت تک با آستین سرامیکی هستند در حالی که آداپتورهای فیبر چند حالته دارای آستین برنز هستند.
APC Connector نوعی اتصال دهنده فیبر است که به دلیل داشتن لک زاویه 5 تا 15 درجه که برای قسمتهای انتهایی اعمال می شود ، بازتاب نور را به حداقل می رساند.مانند تصویر زیر نشان داده شده است.
اتصالات زاویه دار فقط باید با سایر اتصالات زاویه دار جفت شوند.جفت گیری با اتصال صاف بدون زاویه باعث از بین رفتن بسیار زیاد درج می شود.به طور کلی اتصالات زاویه دار از ضریب تماس مستقیم فیزیکی با کیفیت خوب ، از بین می روند.
اتصال دهنده های با کیفیت "فوق العاده" ممکن است هنگام اتصال به بازتاب پشتی قابل مقایسه با یک اتصال دهنده زاویه دار برسند ، اما اتصال زاویه دار بازتاب کمتری را حتی در هنگام قطع شدن فیبر حفظ می کند.
اتصالات زاویه دار با استفاده از یک بوت تسکین دهنده فشار سبز یا بدنه کانکتور سبز قابل مشاهده است.قطعات با اضافه کردن "/ APC" به نام معمولاً مشخص می شوند.
به عنوان مثال ، یک کانکتور FC زاویه دار ممکن است FC / APC تعیین شود ، یک اتصال LC زاویه دار ممکن است LC / APC و غیره تعیین شود.
مقدار از دست دادن بازده برای اتصال دهنده های APC جفت شده در این زمینه معمولاً بیشتر از -65 dB خواهد بود.برای اتصال UPC ، معمولاً -55 dB است.
هنگامی که کانکتورها بی سیم هستند - مانند درگاه های بلااستفاده در یک قاب توزیع FTTP - از دست دادن برگشتی برای اتصال دهنده های APC -65 dB یا بیشتر است ، در مقایسه با اتصال دهنده های UPC که در محله 14 دسی بل قرار دارند.
امکانات:
with با IEC 61754-20 و TIA 604-2 مطابقت دارد
loss از بین رفتن کم و بازتاب پشت
housing مسکن به شکل بایون برای خاتمه آسان
body بدنه برنجی با اندود نیکل
f فرول سرامیکی زیرکونیا با سطح رایانه شخصی بالا
► RoHS ، سازگار با REACH SvHC
برنامه های کاربردی:
networks شبکه های محلی
networks شبکه های پردازش داده ها
► برنامه توزیع
► توزیع فرض
► تجهیزات آزمایشگاهی و آزمایشگاهی
سهولت استفاده
نوع کانکتور | حالت / حالت چندگانه |
رنگ | سبز آبی |
کابل | 0.9 / 2.0 / 3.0 |
امکانات:
--- از دست دادن کم درج و از بین رفتن بازتاب
--- سطح انتهایی فرولنگ از پیش گنبدی
--- کلید ضد چرخش دقیق
--- بدنه برنجی با اندود نیکل
--- چکمه های سبک Telcordia
--- فرول سرامیکی شناور
پارامتر
نام محصولات | اتصال دهنده ST فیبر نوری OEM / ODM 3.0mm برای سیم کشی توزیع داخلی |
نوع حالت | حالت تک / چند حالت |
قطر کابل | 0.9 / 2.0 / 3.0 میلی متر |
از دست دادن درج | d 0.3 دسی بل (از دست دادن درج کم می تواند 0.35dB ≤ باشد) |
برگشت ضرر | d60 دسی بل |
طول موج | 1310/1550 |
مواد فرولی | سرامیک |
دمای اپراتور | -40 ~ + 85 |
نصب شده / ODM | قابل قبول |
ضمانتنامه | 3 سال پس از زایمان |
زمان تحویل | 2-15 روز کاری (با توجه به مقدار شما) |
اتصال بیشتر برای مرجع
نوع کانکتور | LC / SC / FC / FC / E2000 / MPO / MTRJ / SMA |
نوع حالت | حالت تک یا چند حالته |
نوع کابل | 0.9 / 2.0 / 3.0 میلی متر |
چگونه سفارش دهیم
1. نوع اتصال: SC / FC / LC / ST / MPO / MTP / MU / MTRJ / E2000 / SMA
2. نوع حالت: حالت تک (UPC و APC) / حالت چند (PC)
3. قطر کابل: 0.9 / 2.0 / 3.0 میلی متر (می توان قطر دیگر را تنظیم کرد)
4. مواد پوشش: PVC / LSZH
5. تعداد فیبر: ساده / دوبلکس / 4 هسته / 6core / 8 هسته / 12 هسته / 24core / 48 هسته / 96 هسته و غیره
6. نوع کابل: G652D / G657A1 / G657A2 / G655 / OM1 / OM2 / OM3-150 / OM3-300 / OM4 / OM5
7. طول بند ناف: مطابق نیاز شما
اتصال 8.MPO / MTP باید به ما اطلاع دهد که کدام روش (نوع A / B نوع / C) ، نر یا ماده ، فیبر (4/8/12/16/24/32 فیبر)
