جزئیات محصول:
|
| مواد: | فلز | نوع حالت: | حالت تک / چند حالت |
|---|---|---|---|
| نوع اتصال: | 3.0 میلی متر | گم شدن درج: | <0.3dB |
| گواهی: | CE ، ISO ، RoHS | برگشت ضرر: | PC≥40 UPC≥50 APC≥60 dB |
| برجسته: | کانکتور فیبر نوری 0.9MM,کانکتور فیبر نوری 3.0 میلی متر |
||

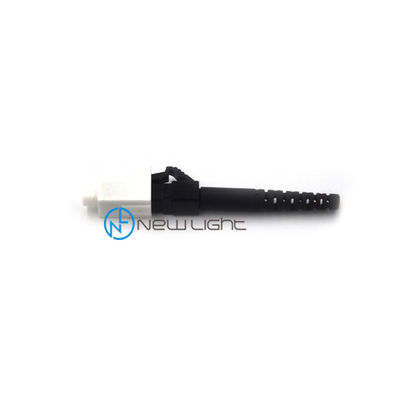

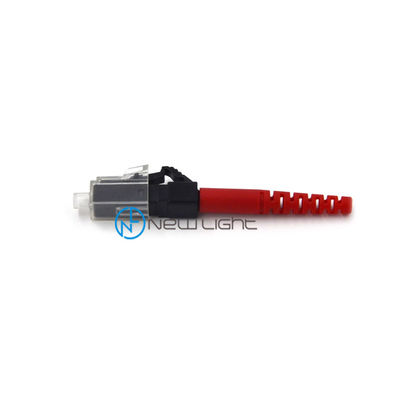

رابط فیبر نوری قابل نصب در زمینه چند حالته PC / 0.9 / 2.0 / 3.0mm
اتصال سیم بندر فیبر LC یک ساختار فشار و لچ است ،
دارای محفظه پلاستیکی و فروس سرامیکی 1.25 میلی متر دقیق.نوع LC نوعی الیاف از فرم کوچک است
بند ناف پچ که باعث کاهش فضا می شود و از آن برای نصب متراکم استفاده می شود.
بند ناف فیبر نوری یکی از اجزای متداول در شبکه فیبر نوری است.فیبر نوری
تارهای پچ گاهی به کابلهای فیبر نوری یا کابلهای وصله فیبر نوری نیز گفته می شود.به طور کلی در آنجا
دو نوع سیم بند ناف فیبر نوری: تارهای پچ فیبر نوری تک حالته و فیبر نوری چند حالته
تارهای پچدر اینجا کلمه حالت به معنای حالت انتقال نور فیبر نوری در فیبر نوری است
هسته کابلمعمولاً بند ناف فیبر نوری با یک شیشه فیبر 9/125 و کت زرد است
رنگ ، کابل فیش نوری چند حالته با شیشه فیبر 50/125 یا 62.5 / 125 و رنگ نارنجی دارد.
اتصال LC توسط New Light Optics Technologies توسعه یافته و یک رویکرد تکاملی برای دستیابی به اهداف یک اتصال دهنده SFF (فرم کوچک) است.
اتصال LC با استفاده از اجزای سنتی اتصال دهنده دوبلکس SC که دارای بتنی ها و محفظه های سرامیکی مستقل است و اندازه کلی آن در یک نیم کاهش یافته است.
خانواده کانکتور LC شامل یک طرح ساده و ساده است.و کانکتور دوبلکس که در دو حالت تک و تحمل چند حالته موجود است ، همه با استفاده از قفل به سبک RJ طراحی شده اند.
اتصال دهنده های فیبر نوری ، این دو جهنده فیبر نوری با دقت دو انتهایی است ، اتصال به حوضچه با توجه به رسانه انتقال را می توان به حالتهای نوری تک حالته مبتنی بر سیلیکون ، پرش چند حالته و سایر موارد مانند پلاستیک برای محیط انتقال فیبر تقسیم کرد. کابل های جهنده نوری ، با اتصال فرم های ساختار سر را می توان به: کابل های جامپر FC ، پرش های SC ، کابل های جهنده ST ، کابل های جهنده LC ، کابل های جهنده MTRJ ، کابل های جهنده MPO ، کابل های جهنده MU ، کابل های جهنده SMA.
اتصالات زاویه دار فقط باید با سایر اتصالات زاویه دار جفت شوند.جفت گیری با اتصال صاف بدون زاویه باعث از بین رفتن بسیار زیاد درج می شود.به طور کلی اتصالات زاویه دار از ضریب تماس مستقیم فیزیکی با کیفیت خوب ، از بین می روند.
اتصال دهنده های با کیفیت "فوق العاده" ممکن است هنگام اتصال به بازتاب پشتی قابل مقایسه با یک اتصال دهنده زاویه دار برسند ، اما اتصال زاویه دار بازتاب کمتری را حتی در هنگام قطع شدن فیبر حفظ می کند.
اتصالات زاویه دار با استفاده از یک بوت تسکین دهنده فشار سبز یا بدنه کانکتور سبز قابل مشاهده است.قطعات با اضافه کردن "/ APC" به نام معمولاً مشخص می شوند.
به عنوان مثال ، یک کانکتور FC زاویه دار ممکن است FC / APC تعیین شود ، یک اتصال LC زاویه دار ممکن است LC / APC و غیره تعیین شود.
مقدار از دست دادن بازده برای اتصال دهنده های APC جفت شده در این زمینه معمولاً بیشتر از -65 dB خواهد بود.برای اتصال UPC ، معمولاً -55 dB است.
هنگامی که کانکتورها بی سیم هستند - مانند درگاه های بلااستفاده در یک قاب توزیع FTTP - از دست دادن برگشتی برای اتصال دهنده های APC -65 dB یا بیشتر است ، در مقایسه با اتصال دهنده های UPC که در محله 14 دسی بل قرار دارند.
امکانات:
حالت تک و چند حالته
آستینهای زیرکونیا یا آستینهای برنز فسفر
بدون فلنج و یا با فلنج برای دوبلکس ، صرفه جویی در فضای پنل در دسترس است
با استاندارد JIS5974 و Bellcore GR-326 آشنا شوید
سازگار با IEC874-14 و IEC874-19
تمام قطعات سازگار با ROHS
از دست دادن درج کم و از بین رفتن بازتاب
چکمه های رنگی متنوع
بوت 0.9 / 2.0 / 3.0mm
تی
برنامه های کاربردی:
networks شبکه های محلی
networks شبکه های پردازش داده ها
► برنامه توزیع
► توزیع فرض
► تجهیزات آزمایشگاهی و آزمایشگاهی
سهولت استفاده
| نوع کانکتور | حالت / حالت چندگانه |
| رنگ | سبز آبی |
| کابل | 0.9 / 2.0 / 3.0 |
امکانات:
--- از دست دادن کم درج و از بین رفتن بازتاب
--- سطح انتهایی فرولنگ از پیش گنبدی
--- کلید ضد چرخش دقیق
--- بدنه برنجی با اندود نیکل
--- چکمه های سبک Telcordia
--- فرول سرامیکی شناور
پارامتر
| نام محصولات | اتصال دهنده ST فیبر نوری OEM / ODM 3.0mm برای سیم کشی توزیع داخلی |
| نوع حالت | حالت تک / چند حالت |
| قطر کابل | 0.9 / 2.0 / 3.0 میلی متر |
| از دست دادن درج | d 0.3 دسی بل (از دست دادن درج کم می تواند 0.35dB ≤ باشد) |
| برگشت ضرر | d60 دسی بل |
| طول موج | 1310/1550 |
| مواد فرولی | سرامیک |
| دمای اپراتور | -40 ~ + 85 |
| نصب شده / ODM | قابل قبول |
| ضمانتنامه | 3 سال پس از زایمان |
| زمان تحویل | 2-15 روز کاری (با توجه به مقدار شما) |
اتصال بیشتر برای مرجع
| نوع کانکتور | LC / SC / FC / FC / E2000 / MPO / MTRJ / SMA |
| نوع حالت | حالت تک یا چند حالته |
| نوع کابل | 0.9 / 2.0 / 3.0 میلی متر |
چگونه سفارش دهیم
1. نوع اتصال: SC / FC / LC / ST / MPO / MTP / MU / MTRJ / E2000 / SMA
2. نوع حالت: حالت تک (UPC و APC) / حالت چند (PC)
3. قطر کابل: 0.9 / 2.0 / 3.0 میلی متر (می توان قطر دیگر را تنظیم کرد)
4. مواد پوشش: PVC / LSZH
5. تعداد فیبر: ساده / دوبلکس / 4 هسته / 6core / 8 هسته / 12 هسته / 24core / 48 هسته / 96 هسته و غیره
6. نوع کابل: G652D / G657A1 / G657A2 / G655 / OM1 / OM2 / OM3-150 / OM3-300 / OM4 / OM5
7. طول بند ناف: مطابق نیاز شما
اتصال 8.MPO / MTP باید به ما اطلاع دهد که کدام روش (نوع A / B نوع / C) ، نر یا ماده ، فیبر (4/8/12/16/24/32 فیبر)
