جزئیات محصول:
|
مواد: | فلز | نوع حالت: | حالت تک / چند حالت |
---|---|---|---|
نوع اتصال: | 3.0 میلی متر | گم شدن درج: | <0.3dB |
گواهی: | CE ، ISO ، RoHS | برگشت ضرر: | PC≥40 UPC≥50 APC≥60 dB |
برجسته: | کانکتور فیبر LC چند میلی متری فیبر LC,کانکتور فیبر LM چند حالته فیبر LC,اتصالات فیبر چند حالته 3.0 میلی متر |

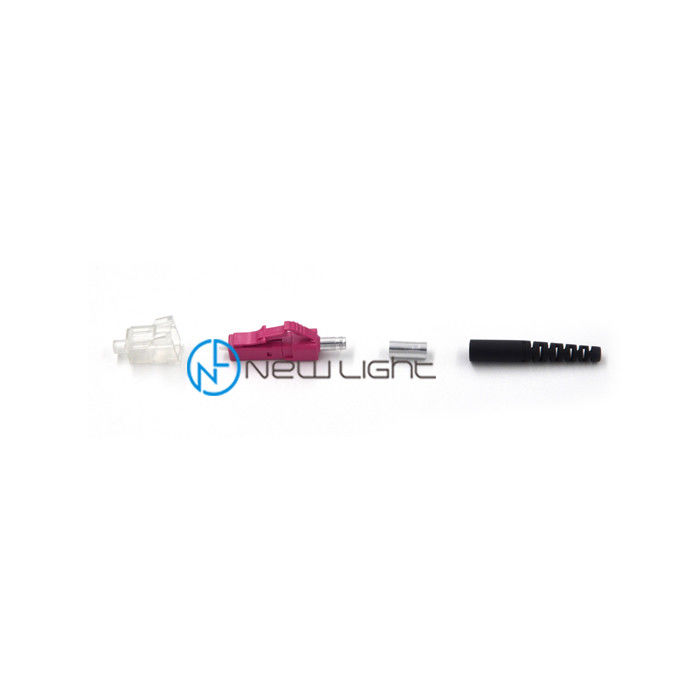

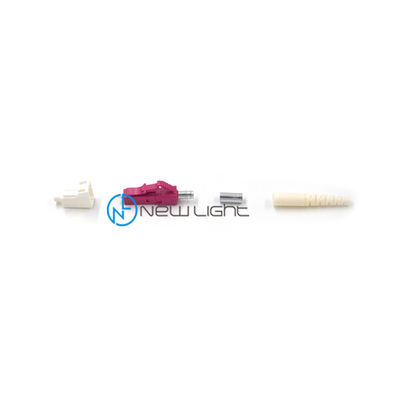

دوبلکس سیمپلکس ساده LC SX 0.9mm 2.0mm 3.0mm 3.0 میلی متر اتصال فیبر ال سی دی
اتصالات فیبر نوری در هر دو انتهای یک جهنده فیبر برای دستیابی به اتصالات متقابل الیاف استفاده می شود.اتصالات فیبر نوری انواع مختلفی برای اتصال کابلهای فیبر نوری وجود دارد.به عنوان مثال ، شبکه های تک حالته از اتصالات FC یا SC تقریباً به نسبت ST و SC در نصب های چند حالت استفاده کرده اند.برای انتخاب کابل مناسب وصله فیبر نوری ، اتصال فیبر نوری فاکتور بسیار مهمی است که باید مورد توجه قرار گیرد.کانکتور LC یک نوع اتصال دهنده متداول است که در کابل های جهنده فیبر نوری مورد استفاده قرار می گیرد.کابل وصله ای فیبر LC به LC کابل پچ است که در هر دو انتها با اتصالات LC خاتمه می یابد.متن زیر به معرفی مفصل LC به کابلهای وصله فیبر LC می پردازد.
o بهتر کابل فیش LC به LC را بفهمید ، ابتدا باید درک اساسی از اتصال LC داشته باشید.LC (اتصال Lucent) برای اولین بار توسط Lucent Technologies به عنوان پاسخی به نیاز مشتری اصلی آنها به یک کانکتور از دست دادن درج کوچک و پایین توسعه داده شد.سپس طرح LC در EIA / TIA-604–10 استاندارد شد و توسط تولید کنندگان دیگر ارائه می شود.اندازه فریزر کانکتور LC 1.25 میلی متر است ، نیمی از اندازه فروچ اتصال کانکتور SC است.اتصال LC برای 500 چرخه جفت گیری و از بین رفتن معمولی آن 0.25 دسی بل است.دلایل محکمی وجود دارد كه اتصال LC یك نوع اتصال دهنده مطلوب برای شبکه با كارایی بالا است.اتصال LC از اندازه كوچكی برخوردار است ، ساخت و سازهای بدون آستین تقسیم شده و یك استوانه استوانه ای (معمولاً سرامیك) از اتصال SC را به خود جلب می كند و می تواند دارای طراحی فشار و لچ باشد كه ثبات ضد كشش را در مكان های ركس سیستم ارائه می دهد.
انطباق استاندارد
.Telcordia (سابقاً Bellcore) GR-326-CORE شرایط عمومی برای حالت Single
اتصالات نوری و مجتمع های جامپر.
.IEC 874-1 مشخصات عمومی برای اتصالات فیبر نوری و کابل
.ANSI / TIA-568-C.3 ، ISO / IEC 11801 Edition 2، CENELEC EN 50173، UL94V-0
.میزان مقاومت در برابر شعله کابل: استاندارد OFNR یا IEC60332-3
امکانات
.100٪ تست عملکرد نوری (از دست دادن درج)
طول و ضرر بازگشت مشتری مشخص شده مشتری
.رنگ استاندارد زرد ، نارنجی ، آبی و بنفش است ،
سایر رنگهای موجود در صورت درخواست
.کاپشن بیرونی کابل موجود در PVC ، Zero Halogen دود کم (LSZH)
.نوع اتصالات PC ، UPC ، APC موجود است
.استحکام بالا سرامیک سرامیکی 2.5 میلی متر برای FC، ST، SC
و فرول سرامیکی 1.25 میلی متر برای LC و MU
.موجود در G652D، G657A، OM1، OM2، OM3 و OM4
.علامت گذاری موقعیت A / Position B
.در اندازه های 0.9 میلی متر ، 1.6 میلی متر ، 2.0 میلی متر ، 3.0 میلی متر در دسترس است
برنامه های کاربردی
· CATV
خاتمه دستگاه فعال
· شبکه های ارتباطی
مترو
· شبکه های محلی (LAN)
· شبکه های پردازش داده
· ابزار آزمایش
· نصب های دقیق
· شبکه های گسترده ای (WAN)
· صنعتی ، پزشکی و نظامی
ویژگی
· از بین رفتن کم و بازتاب پشت
· ساخت و ساز یک تکه و طراحی ضد کشش
فرول سرامیکی پیش از شعاع آزاد شناور
· کلید ضد چرخش دقیق و بدنه مقاوم در برابر خوردگی
· انواع و اقسام چکمه و رنگ
APC Connector نوعی اتصال دهنده فیبر است که به دلیل داشتن لک زاویه 5 تا 15 درجه که برای قسمتهای انتهایی اعمال می شود ، بازتاب نور را به حداقل می رساند.مانند تصویر زیر نشان داده شده است.
اتصالات زاویه دار فقط باید با سایر اتصالات زاویه دار جفت شوند.جفت گیری با اتصال صاف بدون زاویه باعث از بین رفتن بسیار زیاد درج می شود.به طور کلی اتصالات زاویه دار از بین اتصالات مستقیم جسمی با کیفیت خوب از بین می روند.
اتصال دهنده های با کیفیت "فوق العاده" ممکن است در هنگام اتصال به بازتاب پشتی قابل مقایسه با یک اتصال دهنده زاویه دار برسند ، اما اتصال زاویه دار بازتاب کمتری را حتی در هنگام قطع شدن فیبر حفظ می کند.
اتصالات زاویه دار با استفاده از یک بوت تسکین دهنده فشار سبز یا بدنه کانکتور سبز قابل مشاهده است.قطعات با اضافه کردن "/ APC" به نام معمولاً مشخص می شوند.
به عنوان مثال ، یک کانکتور FC زاویه دار ممکن است FC / APC تعیین شود ، یک اتصال LC زاویه دار ممکن است LC / APC و غیره تعیین شود.
مقدار از دست دادن بازده برای اتصال دهنده های APC جفت شده در این زمینه معمولاً بیشتر از -65 dB خواهد بود.برای اتصال UPC ، معمولاً -55 dB است.
هنگامی که اتصالات بی سیم هستند - مانند درگاه های بلااستفاده در یک قاب توزیع FTTP - از دست دادن برگشتی برای اتصالات APC باتری اتصال dB یا بیشتر است ، در مقایسه با اتصال دهنده های UPC که در محله 14 دسی بل قرار دارند.
امکانات:
with با IEC 61754-20 و TIA 604-2 مطابقت دارد
loss از بین رفتن کم و بازتاب پشت
housing مسکن به شکل بایون برای خاتمه آسان
body بدنه برنجی با اندود نیکل
f فرول سرامیکی زیرکونیا با سطح رایانه شخصی بالا
► RoHS ، سازگار با REACH SvHC
برنامه های کاربردی:
networks شبکه های محلی
networks شبکه های پردازش داده ها
► برنامه توزیع
► توزیع فرض
► تجهیزات آزمایشگاهی و آزمایشگاهی
سهولت استفاده
نوع کانکتور | حالت / حالت چندگانه |
رنگ | سبز آبی |
کابل | 0.9 / 2.0 / 3.0 |
پارامتر
نام محصولات | اتصال دهنده ST فیبر نوری OEM / ODM 3.0 میلی متر برای سیم کشی توزیع داخلی |
نوع حالت | حالت تک / چند حالت |
قطر کابل | 0.9 / 2.0 / 3.0 میلی متر |
از دست دادن درج | 0.3 دسی بل (از دست دادن کم درج می تواند 0.35dB B باشد) |
برگشت ضرر | d60 دسی بل |
طول موج | 1310/1550 |
مواد فرولی | سرامیک |
دمای اپراتور | -40 ~ + 85 |
نصب شده / ODM | قابل قبول |
ضمانتنامه | 3 سال پس از زایمان |
زمان تحویل | 2-15 روز کاری (با توجه به مقدار شما) |
اتصال بیشتر برای مرجع
نوع کانکتور | LC / SC / FC / FC / E2000 / MPO / MTRJ / SMA |
نوع حالت | حالت تک یا چند حالته |
نوع کابل | 0.9 / 2.0 / 3.0 میلی متر |
چگونه سفارش دهیم
1. نوع اتصال: SC / FC / LC / ST / MPO / MTP / MU / MTRJ / E2000 / SMA
2. نوع حالت: حالت تک (UPC و APC) / حالت چند (PC)
3. قطر کابل: 0.9 / 2.0 / 3.0 میلی متر (می توان قطر دیگر را تنظیم کرد)
4. مواد پوشش: PVC / LSZH
5. تعداد فیبر: ساده / دوبلکس / 4 هسته / 6core / 8 هسته / 12 هسته / 24core / 48 هسته / 96 هسته و غیره
6. نوع کابل: G652D / G657A1 / G657A2 / G655 / OM1 / OM2 / OM3-150 / OM3-300 / OM4 / OM5
7. طول بند ناف: مطابق نیاز شما
اتصال 8.MPO / MTP باید به ما اطلاع دهد که از کدام روش (نوع A / B نوع / C) ، نر یا ماده ، فیبر (4/8/12/16/24/32 فیبر)
