جزئیات محصول:
|
اتصال دهنده: | MPO / MTP | نوع اتصال: | MPO/SC |
---|---|---|---|
دمای کارکرد: | -40 ℃ ~ +80 ℃ ، 40 ~ +85 | گم شدن درج: | استاندارد ضرر و نخبه |
تایپ کنید: | چند حالته | ضمانتنامه: | 1 سال |
مواد: | پلاستیک و آلیاژ آلومینیوم | طول موج: | 850nm / 1310nm / 1550nm |
ظرفیت: | SC Max 12core/LC حداکثر 24core | ||
برجسته: | ماژول کاست MPO 24f Array,ماژول کاست SM MM MPO,ماژول کاست MPO MTP Fanout |

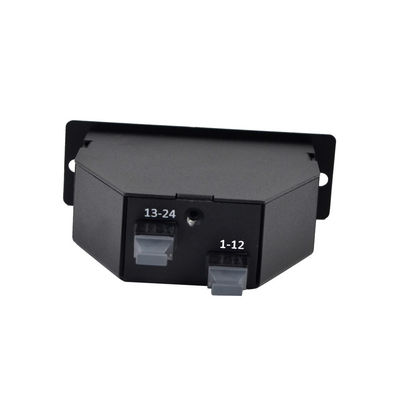

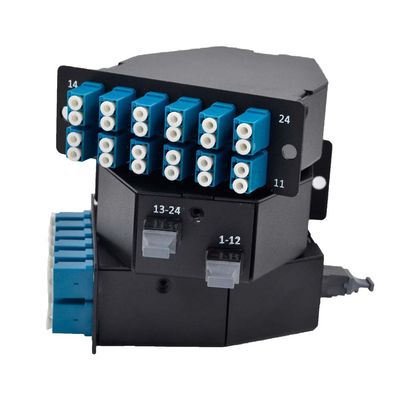

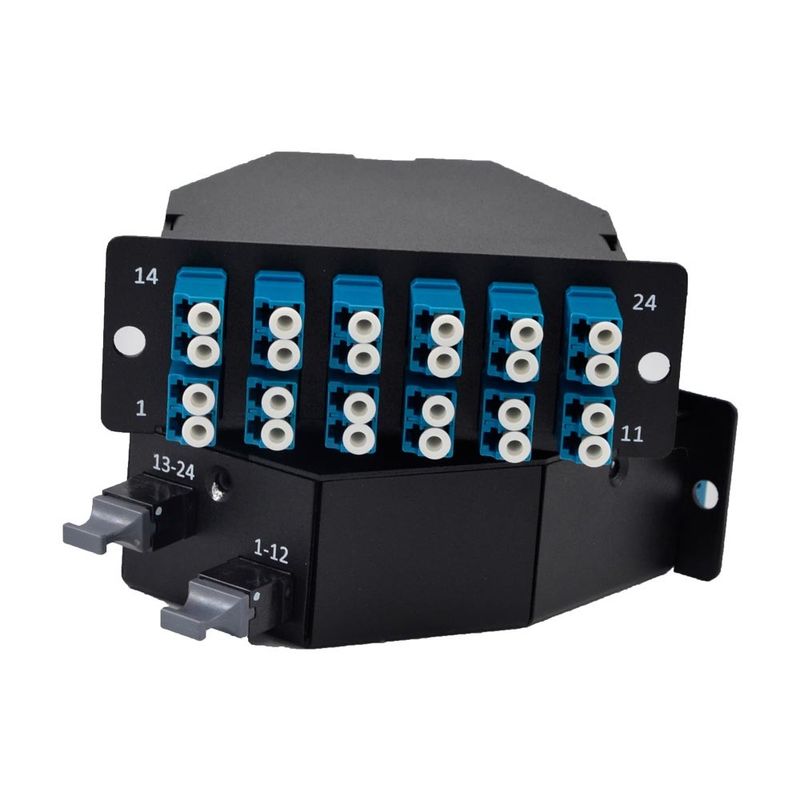

ماژول کاست SMO / MM 24 رشته فیبر نخبه MPO / MTP Fanout
شرح ماژول کاست MPO / MTP Fanout
ماژول های کاست MPO / MTP انتقال امن بین اتصالات گسسته MPO / MTP و LC یا SC را فراهم می کند.آنها یک راه سریع ، قابل اطمینان بالا و کارآمد برای استقرار حداکثر 24 پورت فیبر LC یا 12 SC در یک ماژول را ارائه می دهند. ماژول ها را می توان در شاسی چند اسلات 1U یا 4U 19 اینچی نصب کرد.آنها در کابل چند حالته و یک حالته موجود هستند.
ویژگی های ماژول کاست MPO / MTP Fanout
طراحی با چگالی بالا و کوچک ، نصب آسان و سریع.
در نسخه های فیبر 12/24/48 موجود است.
اتصالات میدانی با کیفیت تضمین شده و مسیریابی فیبر را ساده می کند.
مدیریت سیستم مدولار ، پیکربندی آسان برای حرکت ، افزودن و تغییرات.
قطب فیبر سفارشی در ماژول.
برنامه های کاربردی ماژول کاست MPO / MTP Fanout
زیرساخت مرکز داده
مدیریت فیبر با چگالی بالا
شبکه های مخابراتی و شبکه های پهن باند / CATV.
محوطه LAN/WAN
آداپتور مرد MPO از ماژول کاست MPO / MTP Fanout
مواد: پلی بوتیلن ترفتالات (PBT)
رنگ سیاه
چرخه های جفت گیری: 1000 چرخه جفت گیری
کلاه گرد و غبار: TPR
رنگ سیاه
از دست دادن درج: <0.5dB
مواداز ماژول کاست MPO / MTP Fanout:
مسکن کاست:
جنس: آلیاژ آلومینیوم
تکمیل سطح: کت پودری مشکی
تعداد فیبر | 24/12 | حالت فیبر | OM3 50/125 میکرومتر |
نوع کانکتور جلو | 12 LC UPC دوبلکس | نوع اتصال دهنده عقب | 1x MPO UPC نر (پین شده) |
آداپتور MPO | کلید تا کلید پایین | الیاف شیشه ای | Corning ClearCurve® |
از دست دادن درج | MPO≤0.35 دسی بل ، LC≤0.2 دسی بل | برگشت ضرر | MPO≥20 دسی بل ، LC≥30 دسی بل |
دمای کارکرد | 0 تا 70 درجه سانتی گراد | دمای ذخیره سازی | -40 تا 75 درجه سانتی گراد |
ابعاد (HxWxD) | 1.38 "x4.29" x4.64 "(35x109x118 میلی متر) | کاربرد | مطابقت با کاست نوع AF |
ویژگی های عملکرد از ماژول کاست MTP / MPO:
کانکتور جلو | دوطرفه LC/SC |
جنس آستین | سرامیک زیرکونیا |
از دست دادن درج | حالت چند حالته: UPC .20.2dB حالت تک: APC ≤0.3dB UPC .20.2dB |
برگشت ضرر | حالت چند حالته: UPC ≥30dB حالت تک: APC ≥60dB UPC ≥ 50dB |
تصویر قطبیاز کاست Singlemode :
به زبان ساده ، کانکتور MTP® ، همانطور که توسط US Conec توضیح داده شده است ، "یک اتصال دهنده MPO با عملکرد بالا با چندین محصول مهندسی شده است که عملکرد نوری و مکانیکی را در مقایسه با اتصالات MPO عمومی بهبود می بخشد".اتصالات MTP® و MPO کاملاً سازگار هستند.
MTP یک مارک ایالات متحده Conec است و اتصالات مارک MTP® کاملاً با استاندارد IEC 61754-7 و TIA 604-5-Type MPO مطابقت دارد.
برخی از مزایا و تمایز بین اتصالات MTP® و MPO عبارتند از:
