جزئیات محصول:
|
| رنگ: | سبز | نام: | MPO پچ بند ناف |
|---|---|---|---|
| اتصال دهنده: | MPO-MPO | طول: | 0.5 متر |
| حالت: | چند منظوره | نصب شده: | در دسترس |
| برجسته: | کابل MPO کابل MPO,کابل MPO پروانه |
||

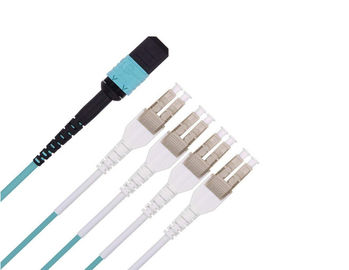

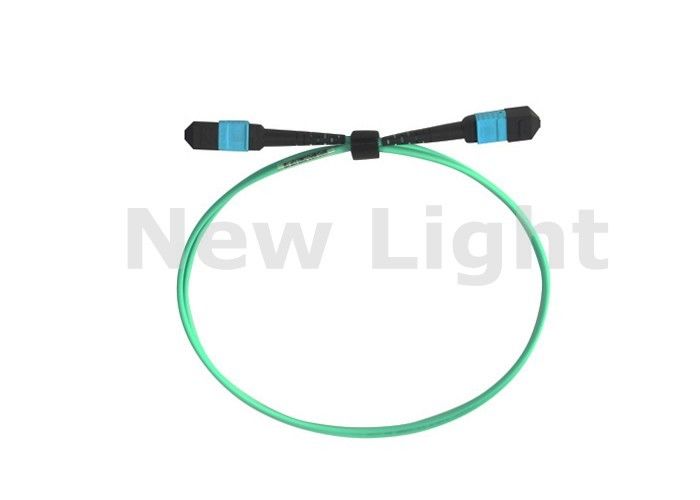

12 هسته MPO / MTP مجتمع کابل ترانزیت / MPO / MTP کابل پچ، OM2 / OM3 / OM4 کابل
شرح:

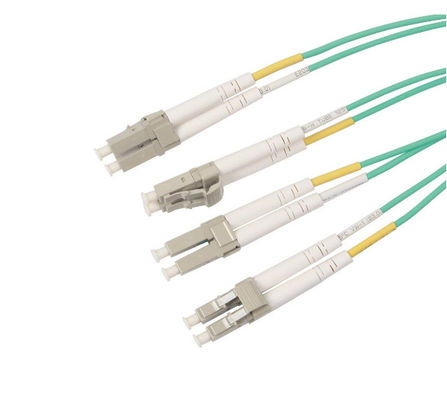

اتصال فیبر نوری: LC، ST، FC، SC، MTRJ، DIN، D4، E2000، MPO
نوع فنر: APC، PC، UPC
هسته فیبر: Simplex، دوبلکس
نوع فیبر؛ چند منظوره (50/125) / (62/5/125)، Singlemode (9/125)
قطر فیبر (میلی متر): Φ 0.9، φ 2.0، Φ 3.0
طول کابل؛ شخصی سازی
اتصال پایان دهنده صورت: الزامات هندسه چهره پایان MPO: EN50377-15-1
کیفیت پرداخت :: کیفیت چسبندگی پایدار: IEC61300-3-35
کابل MPO پچ ما برای راه حل های مرکز داده پشتیبانی از topologies مانند 10 است
اترنت گیگابیت، فیبر کانال یا Infiniband - همانطور که در استانداردهای داده ها EN50173-5 و
ISO / IEC 24764.

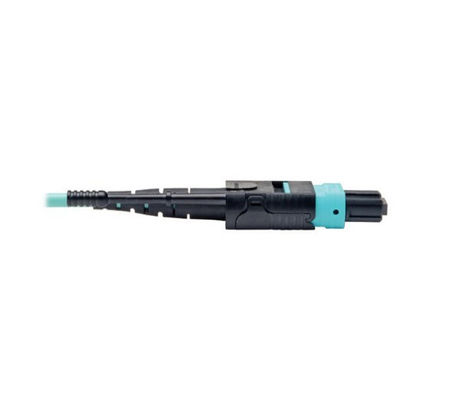

MPO جزئیات:
کابلهای MPO patch برای ایجاد ارتباط بین کاست MPO یا اتصال به تجهیزات فعال با رابط MPO / MTP استفاده می شود.
در مواردی که یک کابل پچ MPO (از طریق یک متصل کننده MPO) به یک کابل دیگر MPO متصل شود، یکی از دو اتصال MPO باید مرد باشد (مجهز به پین).
کابل های MPO پچ در 3 پیکربندی مختلف سیم کارت در دسترس هستند: مستقیم، کل تلنگر یا جفت فلپیپ
کابل های MPO patch در کابل فیبر چند حالته و تک حالت در دسترس هستند.
برنامه های کاربردی
عملکرد مجمع MTP / MPO Termination:
| نوع / عملکرد | یکپارچه (APC لهستانی) | چند منظوره (PC / Flat Polish) | ||
| استاندارد | فقیر کم درآمد | استاندارد | فقیر کم درآمد | |
| حداکثر ضرر درج | ≤ 0.75dB | ≤ 0.35dB | ≤ 0.60dB | ≤ 0.35dB |
| برگشت ضرر | ≥ 50dB | N / A | ||
| دمای عملیاتی | -40 ° C تا 80 ° C | 40 درجه سانتی گراد تا 80 درجه سانتی گراد | ||
| آزمایش طول موج | 1310 نانومتر | 850 نانومتر | ||
استاندارد MTP:
Ø مطابق استاندارد IEC IEC-61754-7؛ JIS C5982؛ TIA-604-5 (FOCIS5)؛ Telcordia GR-1435-CORE سازگار است
کابل کشی ساختاری در هر TIA-568-C
Ø اپتیک موازی
انجمن بین المللی نوری (OIF) سازگار است
- InfiniBand مطابق
Ø InfiniBand
- 10G فیبر کانال مطابق
- 40G و 100G IEEE 802.3
- QSFP
| نوع اتصال | موارد تست | حداقل | حداکثر |
| PC MTP | ROC_X (abs) (میلی متر) | 500 | |
| ROC_Y (abs) (میلی متر) | 50 | ||
| Angle_X (گرم) | -0.2 | 0.2 | |
| Angle_Y (گرم) | -0.2 | 0.2 | |
| فیبر Max.DH.All (نانوگرم) | -600 | 600 | |
| Max.DH.Ave (nm) | -300 | 300 | |
| Max.DH.Adj (nm) | -300 | 300 | |
| حداکثر خلوص هسته (nm) | -300 | 300 | |
| ارتفاع فیبر (nm) | -300 | 300 | |
| ROC_X (abs) (میلی متر) | 1000 | 3000 | |
| MTP APC | ROC_X (abs) (میلی متر) | 500 | |
| ROC_Y (abs) (میلی متر) | 50 | ||
| Angle_X (گرم) | -0.2 | 0.2 | |
| Angle_Y (گرم) | 7.8 | 8.2 | |
| فیبر Max.DH.All (نانوگرم) | -600 | 600 | |
| Max.DH.Ave (nm) | -300 | 300 | |
| Max.DH.Adj (nm) | -300 | 300 | |
| ارتفاع فیبر (nm) |
