جزئیات محصول:
|
| نام: | کابل LC-LC فیبر پچ | قطر: | 3.0 میلیمتر |
|---|---|---|---|
| مدل: | حالت تک | اتصال دهنده: | LC-LC |
| رنگ: | آبی | طول: | 3 متر |
| برجسته: | ,,single mode fiber optic cable |
||

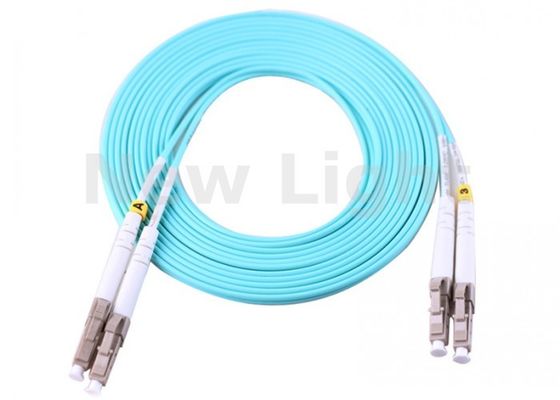

فیبرهای فیبر نوری از 3M LC / UPC-LC / UPC OM3 دوتایی یکپارچه فیبر نوری کابل سیم کشی پچ
شرح:
فیبر فیبر نوری کابل طولی از کابل نوری با اتصالات ثابت در دو انتهای برای تحقق بخشیدن به اتصال فعال مسیر نوری است. Pigtail یک کابل فیبر طولانی است که فقط یک اتصال دهنده در یک انتهای آن ثابت شده است. اگر هر دو طرف اتصال یا انتهای آن متفاوت باشند، ما آن را پچ ترکیبی می نامیم. با توجه به رسانه انتقال، حالت Single Modeand Multi Mode را تقسیم می کند. با توجه به نوع ساختار کانکتور، FC، SC، ST، MU، D4، LC و غیره را تقسیم می کند. با توجه به پایان سرامیکی جلا، PC، UPC و APC تقسیم می شود.
امکانات
1. کاهش ضریب نفوذ
2. افت بازده بالا
3. تکرارپذیری خوب
4. تبادلگر خوب
5. پایداری دمای بالا
برنامه های کاربردی
1. سیستم های ارتباطی فیبر نوری
2. مخابرات داده های فیبر نوری
3. شبکه های فیبر نوری
4. CATV فیبر نوری
5. LAN، سیستم کابل کشی، ODF
6. تجهیزات تست
7. سنسورهای فیبر نوری
8. برنامه های کاربردی FTTX
فیبر نوری پچ ویژگی های سیم
مطابق با استاندارد IEC و YD / T1272
افت بازده بالا و کاهش ضریب ورودی
تکرارپذیری خوب و تعویض پذیری
PC، UPC، APC Polishing
حالت تک، چند حالت نسخه
انواع مختلف اتصالات: FC، SC، ST، MU، LC، MTRJ، MPO، E2000، و غیره
کابل پیگاتیو روبان، سیم پیچی سیم باند، سیم پیچیدهای ضد آب
چند گزینه ای از هسته کابل نوری، یکپارچه، هسته دوقلو، 4 هسته، 6 هسته، 12 هسته، 24 هسته، 48 هسته
مشخصات:
| مدل NO | سیم کشی فیبر نوری |
| سبک | LC، SC، ST، FC.MU، MPO، SC / APC، FC / APC، LC / APC.MU / APC Simplex / Duplex MTRJ / Female، MTRJ / Male |
| نوع فیبر | 9/125 SMF-28 یا معادل آن (Singlemode) OS1 50/125، 62.5 / 125 (چند منظوره) OM2 و OM1 50/125، 10G (چند منظوره) OM3 |
| نوع کابل | Simplex، Duplex (Zipcord) Φ3.0mm، Φ2.0mm، Φ1.8mm Φ1.6mm PVC یا LSZH Φ0.9mm، Φ0.6mm فیبر بافر PVC یا LSZH |
| روش پرداخت | UPC، SPC، APC (8 درجه و 6 درجه) |
| از دست دادن درج | ≤ 0.1dB (برای Singlemode Master) ≤ 0.25dB (برای Singlemode Standard) ≤ 0.25dB (برای چندجمله) تست شده توسط JDS RM 3750 |
| افت بازده (برای یک لحظه) | UPC ≥ 50dB SPC ≥ 55dB APC ≥ 60dB (typ.65dB) تست شده توسط JDS RM3750 |
| تکرارپذیری | ± 0.1dB |
| دمای عملیاتی | -40 درجه سانتیگراد تا 85 درجه سانتیگراد |
| الزامات هندسه (برای تک حالت) | فرر Endface Radius 7mm ≤ R ≤ 12mm (برای APC) 10mm ≤ R ≤ 25mm (برای استاندارد) افست افست ≤ 30μm (برای استاد) افست افست ≤ 50 میکرومتر (برای استاندارد) Undercut -50nm ≤ U ≤ 50nm تست شده توسط DORC ZX -1 |
مولفه های:
| اتصال دهنده | LC به LC | کت OD | 3.0 میلیمتر |
| حالت فیبر | 9 / 125μm | کت رنگ | آبی |
| لهستانی | UPC به UPC | طول موج | 1310/1550 نانومتر |
| نوع فیبر | سیمپلکس | مواد ژاکت | پی وی سی |
| از دست دادن درج | ≤0.3dB | تعویض پذیری | ≤0.2dB |
| برگشت ضرر | ≥50dB | لرزش | ≤0.2dB |
| دمای کار | -40 ~ 75 ℃ | دمای ذخیره سازی | -45 ~ 85 ℃ |
| قطبی | A (Tx) به B (Rx) | درجه فیبر | G652D |
