جزئیات محصول:
|
سرعت: | 10/100 / 1000M | نرخ داده: | 30% |
---|---|---|---|
گواهی: | CE، ISO، RoHS TUV، EMC | طول موج: | 850 نانومتر |
کاربرد: | 10G Base-SR / SW در 10.3125G | محصولات: | گیرنده فرستنده فیبر نوری 10G SFP + 300 میلیمتر 850 نانومتری OLSP851XL-C (I) DS3 |
فاصله: | 300 متر | دمای مورد کار:: | تجاری: 0 ~ 70 درجه سانتیگراد |
برجسته: | فرستنده اپتیکال sfp,فرستنده گیگابیت اترنت |

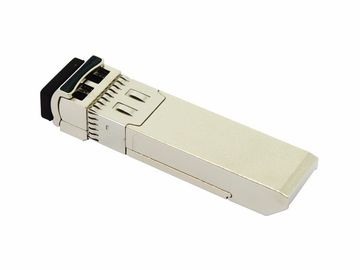

گیرنده فرستنده فیبر نوری 10G SFP + 300 میلیمتر 850 نانومتری OLSP851XL-C (I) DS3
مشخصات محصول
• پشتیبانی از نرخ بیت 11.3Gb / s
• اتصال دوبلکس LC
• SFP + ریزش قابل انعطاف
• فرستنده 850 نانومتری VCSEL، آشکارساز پین عکس
• تا 300 متر در MMF 50 / 125um (2000MHZ.KM)
• مصرف برق کم، <1W
• رابط مانیتور تشخیص دیجیتال
• رابط نوری سازگار با IEEE 802.3ae
• رابط برق مطابق با SFF-8431
• دمای مورد کار:
تجاری: 0 ~ 70 درجه سانتیگراد
صنعتی: -40 تا 85 درجه سانتیگراد
توضیحات محصول
OLSP851XL-C (I) DS3 پیشرفته Factor Form Flexible SFP + فرستنده ها برای استفاده در اترنت 10 گیگاباتی در فیبر MultiMode طراحی شده اند. آنها با SFF-8431، SFF-8432 و IEEE 802.3ae 10GBASE-SR / SW سازگار هستند. طرح های گیرنده برای کارایی بالا و هزینه ای موثر برای ارائه بهترین راه حل ها برای مخابرات و پایگاه داده به مشتریان بهینه شده است.
سفارش اطلاعات
شماره قطعه | شرح |
OLSP851XL-CDS3 | SFP +، تا 11.3Gb / s، 850nm، 300m، 0 ~ 70 ℃، با دیجیتال تشخیصی مانیتور |
OLSP851XL-IDS3 | SFP +، تا 11.3Gb / s، 850nm، 300m، -40 ~ 85 ℃، با دیجیتال تشخیصی مانیتور |
پارامتر | سمبل | حداقل | حداکثر | واحد | توجه داشته باشید |
ولتاژ تغذیه | Vcc | -0.5 | 4.0 | V | |
دمای ذخیره سازی | TS | -40 | 85 | ° C | |
رطوبت نسبی | RH | 0 | 85 | ٪ |
پارامتر | سمبل | حداقل | نوع | حداکثر | واحد | توجه داشته باشید |
فرستنده | ||||||
طول موج عملیاتی | λ | 840 | 850 | 860 | Nm | |
قدرت خروجی Ave. | PAVE | -6 | -1 | dBm | 1 | |
نسبت انقراض | ER | 4 | 4.5 | دسی بل | ||
عرض طیفی RMS | Δλ | 1 | Nm | |||
زمان ظهور / سقوط (20٪ ~ 80٪) | Tr / Tf | 50 | ps | |||
مجازات پراکندگی | TDP | 3.9 | دسی بل | |||
خروجی چشم نوری | مطابق با IEEE 0802.3ae | |||||
گیرنده | ||||||
طول موج عملیاتی | 840 | 850 | 860 | Nm | ||
حساسیت گیرنده (ER = 4.5) | PSEN1 | -11.1 | dBm | 3 | ||
بیش از حد | PAVE | 0.5 | dBm | |||
LOS Assert | Pa | -30 | dBm | |||
LOS De-assert | پدیده | -12 | dBm | |||
هیسترزیس LOS | Pd-Pa | 0.5 | دسی بل |
یادداشت:
1. اندازه گیری در 10.3125b / s با PRBS 2 31 - 1 الگوی تست NRZ.
2.20٪ ~ 80٪
رابط سریال برای شناسه و دیجیتال تشخیصی
گیرنده فرستنده OLSP851XL-C (I) DS3 از پروتکل ارتباطی سریال دو سیمه به عنوان تعریف شده در SFP + MSA پشتیبانی می کند. SFP + serial ID استاندارد دسترسی به اطلاعات شناسایی را فراهم می کند که توانایی های فرستنده، رابط های استاندارد، سازنده و سایر اطلاعات را توصیف می کند. علاوه بر این، فرستنده های SFP + دارای یک رابط نظارت دیجیتال تشخیصی دیجیتال هستند که به زمان واقعی دسترسی به پارامترهای عملکرد دستگاه نظیر دمای فرستنده، جریان جریانی لیزر، قدرت نوری منتقل شده، قدرت نوری و ولتاژ منبع تغذیه فرستنده را می دهد. همچنین سیستم پیچیده ای از پرچم های هشدار دهنده و هشدار دهنده را تعریف می کند که هشدار به کاربران نهایی را در زمانی که پارامترهای عملیاتی خاص در خارج از محدوده نرمال کارخانه قرار دارد. SFP MSA یک کارت حافظه 256 بایت را در EEPROM تعریف می کند که از طریق یک رابط سریال 2 باند در آدرس 8 بیتی 1010000X (A0h) قابل دسترسی است، بنابراین رابط اصلی نظارت استفاده از آدرس 8 بیتی (A2h) را استفاده می کند، بنابراین در ابتدا کارت حافظه ID سریال تعریف نشده باقی می ماند. ساختار نقشه حافظه در جدول 1 نشان داده شده است
برنامه های کاربردی
• 10G Base-SR / SW در 10.3125G
کانال فیبر v10G
• سایر لینک های نوری
معرفی شرکت
جدید نور اپتیک تکنولوژی محدود تخصصی محصولات نوری تحقیق و توسعه، تولید، فروش و خدمات به عنوان شرکت فن آوری بالا. کارخانه ما در سال 2011 تاسیس شد و با 6 سال OEM و تولید تجربه برای مشتری در سراسر جهان است.
خط تولید ما عبارتند از: کابل پچ / Pigtails، پچ سیم کابل، MTP / MPO پچ کابل، آداپتور فیبر نوری، اتناتور، اتصال فیبر نوری ... و غیره محصولات ما به طور گسترده ای در مخابرات استفاده می شود، فیبر نوری CATV، فیبر دیجیتال انتقال فیبر، ایستگاه پایه داده ها و غیره
شرکت فناوری پیشرفته، تیم تحقیق و توسعه حرفه ای، تجهیزات پیشرفته تولید، مهندسان مهارت های پیچیده. و سیستم کنترل کیفیت بالا، محصولات ما به مشتریان به ایالات متحده آمریکا، اروپا، برزیل، خاورمیانه و آسیا بیش از 60 کشور و مناطق ارائه می دهد.
محصولات با شهرت بالا و بازخورد از همه مشتریان!
لطفا با ما تماس بگیرید اگر ما بتوانیم با هم همکاری و همکاری کنیم!
بسته بندی جزئیات:
جعبه 10pcs / anti-static، جعبه 40pcs / anti-static.
حامل ترجیح داده شده، لطفا قبل از آن به ما اطلاع دهید.
خدمات ما
پرداخت
حامل ترجیح داده شده، لطفا قبل از آن به ما اطلاع دهید.
1. T / T /، PAYPAL، اتحاد WESTEN، پول نقد، L / C.
2. پیش پرداخت 30٪، قبل از تحویل پرداخت 70٪.
