جزئیات محصول:
|
| نوع اتصال: | MPO / MTP -LC | ماده: | LSZH |
|---|---|---|---|
| حالت نوع: | چند حالت | نوع هسته: | 12 هسته |
| رنگ کابل: | ارغوانی | طول: | می تواند سفارشی |
| گواهی: | CE، ISO، RoHS | زمان تحویل: | 2-7 روز کاری پس از دریافت سپرده |
| توان تولیدی: | 500 عدد / روز | شرایط پرداخت: | T / T، 30٪ پیش پرداخت |
| نام محصولات: | 12 فیبر ال سی MTP / MPO OM4 50/125 قرمز چند منظوره کابل فیبر نوری پچ | ||
| برجسته: | کابل فیبر MPO,کابل MPO به MPO |
||

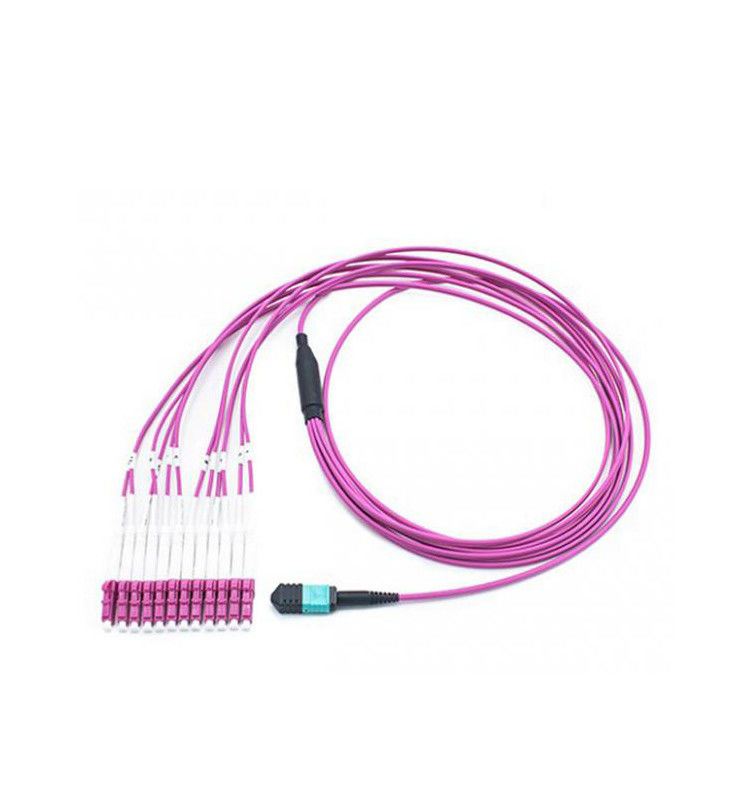

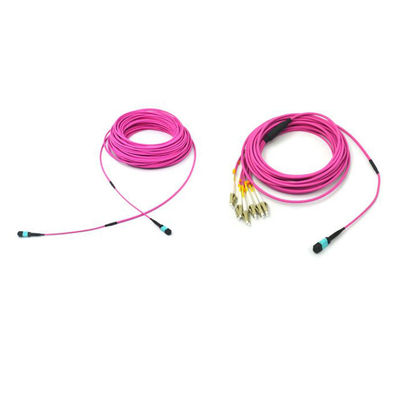

12 فیبر ال سی MTP / MPO OM4 50/125 قرمز چند منظوره کابل فیبر نوری پچ
MPO Fiber Patch Cord با اتصال MPO در هر دو طرف خاتمه می یابد. همه اتصالات MPO OMC از تایوان، ژاپن، ایالات متحده آمریکا و غیره است. MPO patch patch cord is a kind of assemblies of cable density density که عموما در سه حوزه استفاده می شود.
1، نرم افزار Data Center با محدوده متراکم بالا
2، فیبر نوری به ساختمان
3، کاربرد اتصال داخلی در تجهیزات فیبر.
استاندارد محصولات MPO:
مطابق استاندارد IEC IEC-61754-7؛ JIS C5982؛ TIA-604-5 (FOCIS5)؛ Telcordia GR-1435-CORE سازگار است
کابل کشی ساخت یافته در هر TIA-568-C
اپتیک موازی
انجمن اینترنتی نوری (OIF) سازگار است
InfiniBand مطابق
InfiniBand
- 10G فیبر کانال مطابق
- 40G و 100G IEEE 802.3
- QSFP
نکته: حداکثر پهنای باند چند فاکتورهای مختلف
OM1 - 62.5 um هسته - 10GBit تا 33 متر، گیگابیت تا 300M
OM2 - 50 um هسته - 10 گیگابایت تا 82 مگابایت، گیگابیت تا 500 مگابایت
OM3 - 50 um هسته، بهینه سازی لیزر - 10 گیگابایت تا 300 مگابایت، گیگابیت تا 1000 مگابایت
OM4 - 50 um هسته، بهینه سازی لیزر - 10 گیگابایت تا 550 متر، گیگابیت تا 1000 مگابایت
درخواست MPO / MTP چیست؟
درخواست a.Endface:
| 400 X | توضیحات ناقص | مقدار مجاز | |
| فیبر (9um، 50um، 62.5um) | خراش سفید | ≤3um | بدون محدودیت |
| نقطه | ≤2um | 5 PCS | |
| کاستی | / | اجازه نیست | |
| روکش (62.5-125um) | خراش سفید | ≤3um | بدون محدودیت |
| ≤5um | 1 عدد | ||
| خراش سیاه | ≤3um | 2 PCS | |
| نقطه سیاه | ≤2um | بدون محدودیت | |
| ≤5um | 3 PCS | ||
| کاستی | ≤2um | حدود هیچ محدودیتی ندارد | |
| ≤15um | طول کلی کمتر از طول جانبی 1/4 است | ||
| حلقه پلاستیکی | / | بدون محدودیت | |
b.Performance:
| MPO / MTP | سیم پیچ استاندارد SM | کم SM تخلیه فرول | فرل استاندارد MM | MM تخلیه کم فورول | |
| از دست دادن IL | معمول | 0.35dB | 0.20dB | 0.35dB | 0.20dB |
| حداکثر | 0.75dB | 0.35dB | 0.65dB | 0.35dB | |
| RL | APC≥50dB | ≥ 25dB | ≥ 35dB | ||
| PC ≥ 40dB | |||||
| تکرارپذیری | ≤0.30dB (پلاگین بیش از 500 بار) | 0.30dB (پلاگین بیش از 1000 بار) | |||
| تعویض پذیری | ≤0.30dB (با یک اتصال دهنده تطبیقی) | ||||
| استحکام کششی | ≤0.30dB (حداکثر تنش 66N) | ||||
| شوکه شدن | ≤0.30dB (10 ~ 55Hz) | ||||
| محدوده دما | -40 ° C ~ + 75 ° C | ||||
c.دسترسی های شاخص
| MPO / MTP اتصال | تست ابعاد 3D |
| شعاع انحنای | X ≥2000mm، Y ≥50mm |
| ارتفاع فیبر | 1000 ~ 4000 نانومتر |
| زاویه Endface | ± 0.3 درجه، Y ± 0.3 درجه است |
| غرق شدن هسته | ± 300 نانومتر |
تحمل d.Length:
| طول (M) | تحمل |
| ≤10 | + 10 سانتیمتر |
| 10 <L≤30 | + 15 سانتیمتر |
| > 30 | + 10٪ |
سه روش قطبی Type A، Type B و Type C برای تضمین تخصیص راست دو طرفه استفاده می شود.
نوع A مستقیم از طریق MPO کابل ترانک:
کلید به آداپتورهای کلید-پایین، 1 x A-B Duplex Patch Cable و 1 x A به یک پچ کابل Duplex.
نوع B Cross MPO Cable Trunk:
کیبورد تا آداپتورهای کلیدی و کابل 2 x A به یک پچ دوبلکس.
نوع سانتیمتر کراس MPO:
کلید به آداپتورهای کلید پایین و کابل 2 x A به یک پچ دوطرفه.
با استفاده از دما
-40 ° ~ + 80 °
کاربرد :
تجهیزات تست
FTTX + LAN
فیبر نوری CATV
سیستم ارتباطی نوری
مخابرات
بسته بندی:
ما آن را با کیسه OPP و جعبه کارتن در خارج بسته خواهیم کرد. به منظور محافظت از کالاها هنگام تحویل آسیب نمی بینند.
تحویل :
ما می توانیم آن را از طریق هوا و دریا تحویل دهیم. آن را با توجه به مقدار و الزامات شما است.
پرداخت :
مدت پرداخت: T / T، L / C، PAYPAL / WESTERN UNION / MONEYGRAM. 30٪ پیش پرداخت. تعادل پرداخت قبل از تحویل
اصطلاحات قیمت: EXW، FOB، CIF، CFR. در به در
محصولات بیشتر:
ما دارای پچ پچ نوری، چرمی، آداپتور، آتناتور، جعبه توزیع، اتصال سریع و غیره .etc. اگر شما نیاز به محصولات یا کاتالوگ بیشتری دارید، می توانید با ما تماس بگیرید
