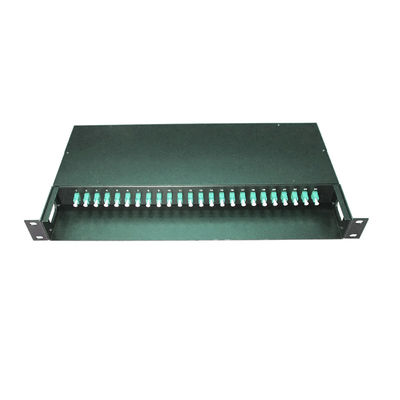

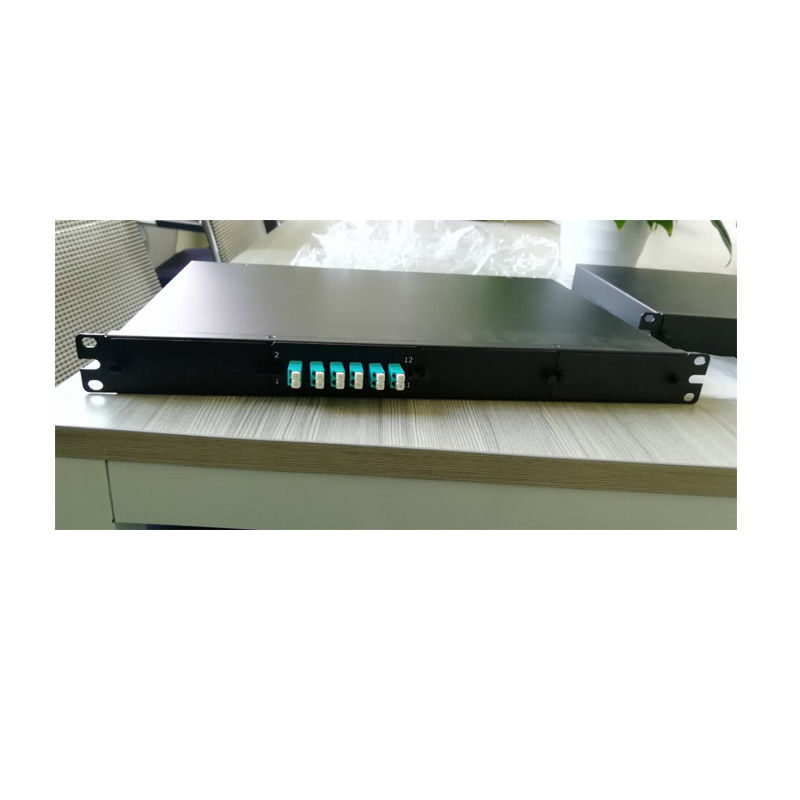

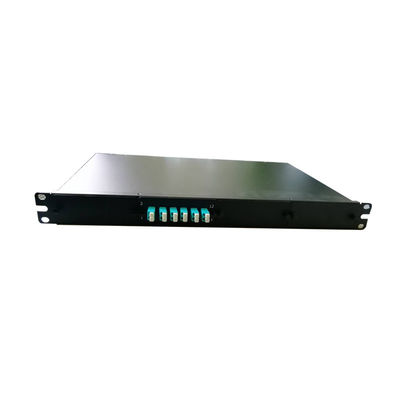

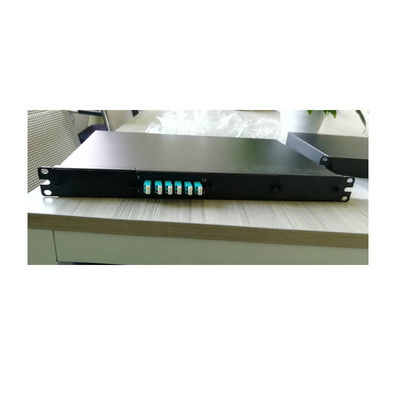

1U Rack Mount Fiber Optic Patch Panel با بهار بیضوی برای فیبر نوار 16C / 32C و کاست های MTP-16

نام تجاری:	NL
شماره مدل:	قفسه کوه
مقدار تولیدی:	1 ~ 10000
قیمت:	10~100
جزئیات بسته بندی:	جعبه کارتن
شرایط پرداخت:	L/C، T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گواهی:

ISO9001

فیبر:

16 درجه سانتیگراد، 32 درجه سانتیگراد

مواد:

SPECC

مشکی یا سفارشی

برنامه:

شبکه از راه دور

ویژگی:

برای کابل گرد 3.6 میلی متری و فیبر روبان 16C/32C اعمال می شود

رابط:

MPO / MTP

حالت:

SM، MM، MMLL، 16C،32C

بهار:

فنر بیضی شکل

کابل:

کابل گرد 3.6 میلی متری و فیبر روبان 16C/32C

از دست دادن درج:

0.35 دسی بل؛ 0.5dB

قابلیت ارائه:

1000 در روز تعیین می شود

برجسته کردن:

عددی فیبر نوری پچ پانل

فیبر نوری جعبه توزیع

توضیحات محصول

پنل پیچ فریم توزیع فیبر نوری به صورت بیضی

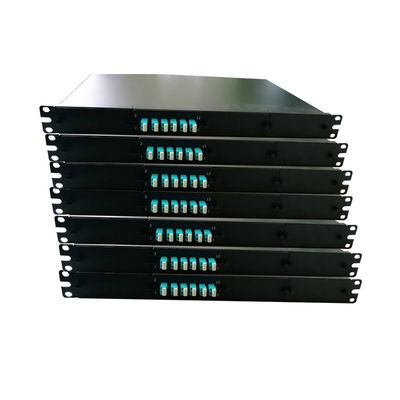

1U 19 "پنت پیچ فیبر نوری طراحی شده برای نگه داشتن تا 4x MTP-16 کاست برای کاربردهای چگالی بالا در مراکز داده و سیستم های مخابراتی.

خلاصه ی محصول

کانکتورهای MPO با قابلیت چند فیبر برای کاربردهای چگالی بالا در مراکز داده و سیستم های مخابراتی طراحی شده اند.تراز دقیق از طریق پین های راهنمای فلزی با دقت بالا و سوراخ های فلزی تضمین می شود. در دسترس در SM، MM، MMLL، 16C، 32C پیکربندی با گزینه های بهار قدرت بالا.

ویژگی های کلیدی

گزینه تاب مستقل فشار و کشش
طراحی برگه ی فشار-کشید
مکانیسم بهار بیضی
گزینه های رنگی متعدد در دسترس
قابلیت استفاده از تراکم بالا
سازگار با کابل 3.6mm گرد و 16C / 32C فیبر نوار
ساخت بهار با قدرت بالا

درخواست ها

شبکه های مخابراتی
شبکه های اترنت
تجهیزات ارتباطات نوری

خواص مکانیکی

ماده	معیارها	مطابقت
△IL بعد از 50 جفت گیری	MPO/MTP	≤0.3dB GR-1435
△IL پس از 500 جفت گیری	LC/SC/FC/ST	≤0.2dB.
کمترین شعاع خم (دنیامیک)	20*OD (قطر کابل)
کمترین شعاع خم (استاتیک)	15*OD (قطر کابل)

مشخصات فنی

کانکتورهای MTP / MPO از کاسه ها، پانل ها یا فن های متصل به یکدیگر استفاده می کنند که در نسخه های استاندارد 8، 12، 16، 24، 32 یا 48 هسته با استفاده از ساختار میکروکابل های جمع و جور و مقاوم در دسترس هستند.طراحی کابل فشرده استفاده از کابل را بهینه می کند و جریان هوا را بهبود می بخشداین کابل های MPO/MTP با اجزای با کیفیت بالا ساخته شده اند و نسخه های Low Loss Elite با از دست دادن ورودی کم برای شبکه های پرسرعت که بودجه های برق بسیار مهم است، ساخته شده اند.

پست ها	عملکرد نخبگان		عملکرد استاندارد
	SM	ام ام	SM	ام ام
از دست دادن ورودی	16F: ≤0.35dB 32F: ≤0.5dB	16F: ≤0.35dB 32F: ≤0.7dB	16F،32F: ≤0.7dB
بازده از دست دادن	≥55dB		≥20dB
دوام	500 بار
دمای کار	-40°C تا +85°C
نوع فیبر	OS2/OM3/OM4/OM5

تست و انطباق

طول موج تست:SM@1310/1550nm، MM@850/1300nm

انطباق استاندارد:GR-326، GR-1435

شرایط محیط زیست

ماده	معیارها	مطابقت
دمای کار	-40°C تا +60°C	IEC 61753-1
دمای ذخیره سازی	-45°C تا +85°C
