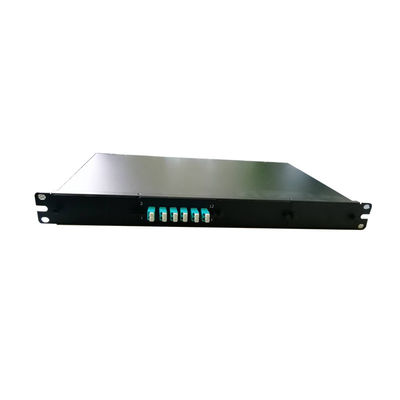

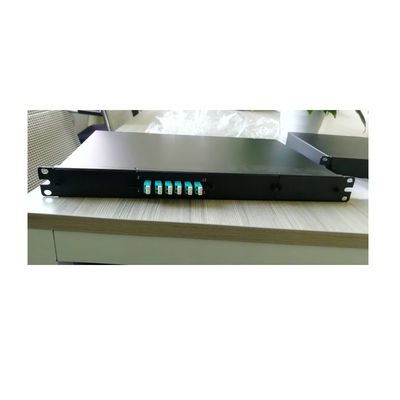

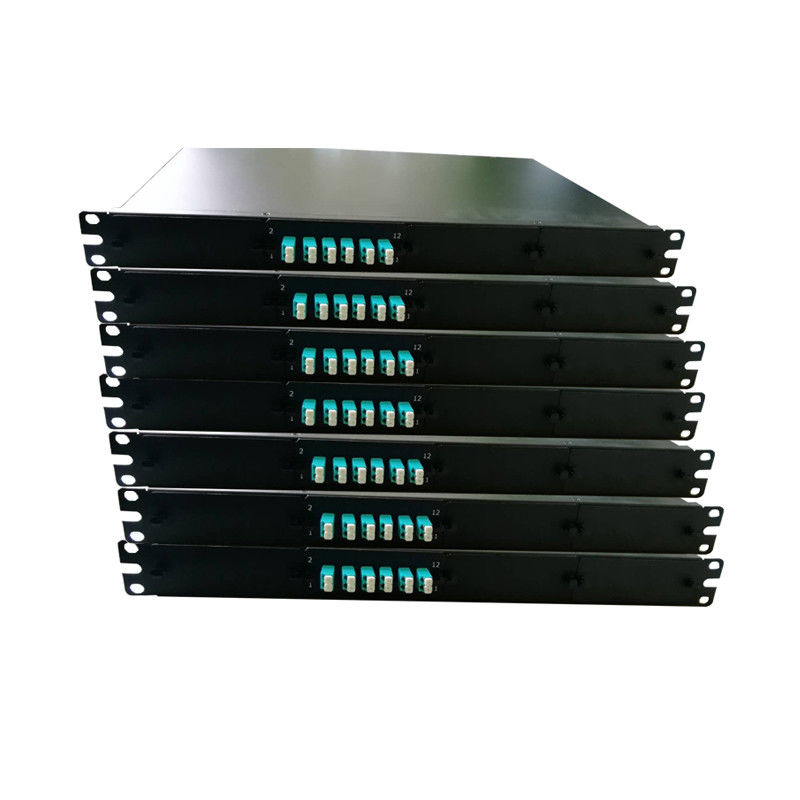

فریم توزیع فیبر نوری با تراکم بالا 19 اینچی قابل نصب در رک با کانکتور MPO/MTP

نام تجاری:	NL
شماره مدل:	قفسه کوه
مقدار تولیدی:	1 ~ 10000
قیمت:	10~100
جزئیات بسته بندی:	جعبه کارتن
شرایط پرداخت:	L/C، T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گواهی:

ISO9001

فیبر:

16C، 32C، 24C، 8C، 12C

مواد:

SPECC

مشکی یا سفارشی

برنامه:

مرکز تاریخ

ویژگی:

برای کابل گرد 3.6 میلی متری و فیبر روبان 16C/32C اعمال می شود

رابط:

MPO / MTP

حالت:

SM، MM، MMLL، 16C،32C، 24C

بهار:

فنر بیضی شکل

کابل:

کابل گرد 3.6 میلی متری و فیبر روبان 16C/32C

از دست دادن درج:

0.35 دسی بل؛ 0.5dB

قابلیت ارائه:

1000 در روز تعیین می شود

برجسته کردن:

عددی فیبر نوری پچ پانل

فیبر نوری جعبه توزیع

توضیحات محصول

فریم توزیع فیبر نوری با چگالی بالا

محفظه رک 19 اینچی با پچ پنل فیبر نوری ریبون 8C، 12C، 24C، 32C و 48C

ویژگی های کلیدی

زبانه فشاری مستقل برای عملکرد آسان
طراحی زبانه فشاری ثبت شده
مکانیزم فنر بیضی
موجود در رنگ های مختلف
قابلیت کاربرد چگالی بالا
سازگار با کابل گرد 3.6 میلی متری و فیبر ریبون 16C/32C
فنر با نیروی بالا برای اتصالات ایمن

مشخصات فنی

کانکتورهای MTP/MPO، پنل ها یا فَن اوت ها را به هم متصل می کنند، در نسخه های استاندارد 8، 12، 16، 24، 32 یا 48 هسته ای با استفاده از ساختار میکروکابل فشرده و مقاوم موجود هستند. طراحی فشرده کابل، استفاده از مسیر کابل را بهینه کرده و جریان هوا را بهبود می بخشد.

این کابل های MPO/MTP با بالاترین کیفیت قطعات ساخته شده اند. نسخه های الیت با افت کم ارائه می شوند که دارای افت درج کم برای شبکه های پرسرعت پرتقاضا هستند که در آن بودجه توان حیاتی است.

موارد	عملکرد الیت	عملکرد استاندارد
افت درج	SM: ≤0.35dB (16F)، ≤0.5dB (32F) MM: ≤0.35dB (16F)، ≤0.7dB (32F)	SM/MM: ≤0.7dB (16F, 32F)
افت بازگشت	≥55dB (SM)، ≥20dB (MM)	≥55dB (SM)، ≥20dB (MM)
دوام	500 سیکل
دمای عملیاتی	-40℃ تا +85℃
نوع فیبر	OS2/OM3/OM4/OM5

توضیحات محصول

کانکتور MPO با قابلیت چند فیبر برای کاربردهای چگالی بالا در مراکز داده یا سیستم های مخابراتی کاربرد دارد. دارای پین راهنمای فلزی با دقت بالا و سوراخ پین فرول برای اطمینان از هم ترازی نوری بهینه است. در پیکربندی های SM، MM، MMLL، 16C، 32C با گزینه های فنر با نیروی بالا موجود است.

کاربردها

شبکه های مخابراتی
شبکه های اترنت
تجهیزات ارتباط نوری

مشخصات مکانیکی

مورد	معیار	انطباق
ΔIL پس از 50 جفت شدن	MPO/MTP ≤0.3dB	GR-1435
ΔIL پس از 500 جفت شدن	LC/SC/FC/ST ≤0.2dB	IEC 61300-2-2
حداقل شعاع خمش (پویا)	20 * OD (قطر کابل)	-
حداقل شعاع خمش (ایستا)	15 * OD (قطر کابل)	-

انطباق با استانداردهای بین المللی

مطابق با IEC 61754-7 و GR-1435؛ مطابق با RoHS/REACH و درجه اشتعال UL94-V0.

شرایط محیطی

مورد	معیار	انطباق
دمای عملیاتی	-40°C تا 60°C	IEC 61753-1
دمای ذخیره سازی	-45°C تا 85°C	-

توجه:
1. طول موج تست: SM@1310/1550nm، MM@850/1300nm
2. انطباق استاندارد: GR-326، GR-1435
