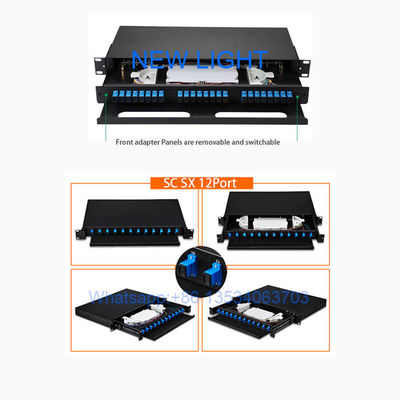

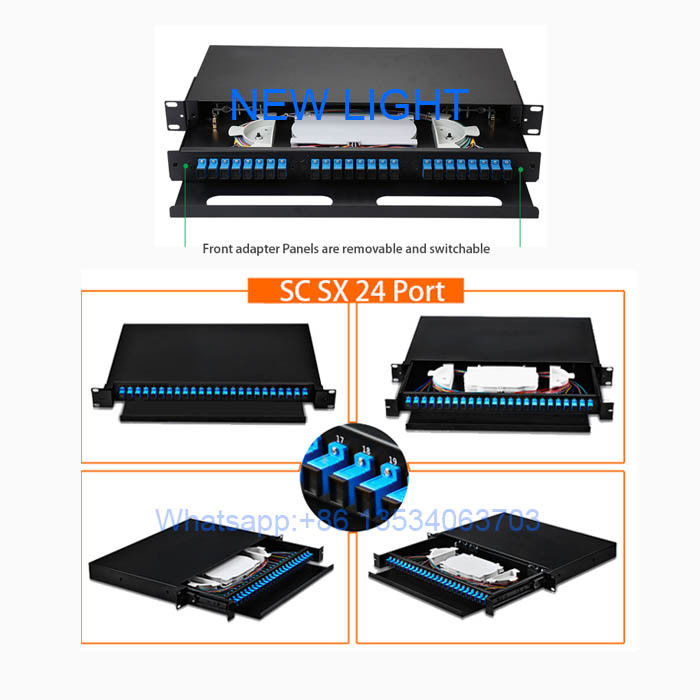

پنل وصله چند لایه فیبر نوری Rack Mount / 48 Port 19 Inch Patch Panel Fiber Panic

پنل پچ فیبر نوری چند حالته و پورت 19 اینچ

توضیحات محصول:

پنل پچ فیبر نوری چند پیمانه 19 پورت 19 اینچ دارای کابل MPO / MTP است و آداپتورها به عنوان پانل های توزیع فیبر نیز شناخته می شوند. آنها خاتمه دادن به کابل های فیبر نوری را آسان کرده و دسترسی به فیبرهای فردی کابل را برای اتصال متقابل فراهم می کنند.
یک صفحه اصلی فیبر نوری معمولاً یک محفظه فلزی است که پانل های آداپتور و سینی های شکاف فیبر را محصور می کند. سینی های شکاف اجازه می دهند تا فیبرها بهمراه رنگهای رنگی فیبر نوری که به نوبه خود درون درگاههای ثابت داخل پانلهای آداپتور وصل می شوند ، ترکیب شوند.
درگاه های داخلی پانل معمولاً ثابت است ، به این معنی که کابل ها در هیچ نقطه ای از هم جدا نمی شوند. درگاههای بیرونی پنل مخصوص کابلهای لایه ای فیبر است که می توانند به طور مرتب به برق وصل و وصل شوند تا در صورت لزوم اتصالات بین دستگاه ها برقرار شود.
پنل پچ فیبر دارای دو محفظه است. یکی حاوی ظروف و یا آداپتورهای اصلی است و دیگری برای سینی شکاف و ذخیره بیشتر فیبر استفاده می شود.

محفظه فیبر نوری سوار اسلایدر ، لود شده با 3 عدد آداپتور مضاعف چند حالته LC و سینی شکاف دار ... 6 پورت 19 اینچی قفسه اسلایدی مانیتور بسته شدن فیبر نوری ، لود شده با 6 عدد آداپتور تک حالته ST و سینی شکاف دار.

مدلهای مختلفی وجود دارد که برای 12 فیبر هسته ای ، 24 فیبر هسته ای ، 36 فیبر هسته ای ، 48 فیبر هسته ای ، 72 فیبر هسته ای ، 96 فیبر هسته ای ، 144 کاربرد فیبر هسته ای وجود دارد. آنها می توانند با رابط آداپتورهای مختلف از جمله SC، ST، FC، LC MTRJ، e2000 و غیره باشند. لوازم جانبی فیبر و رنگدانه های اختیاری هستند.

کاربرد:

1. حلقه مشترکین ارتباط از راه دور

2. فیبر به خانه (FTTH)

3. LAN / WAN

4. CATV

امکانات:

مورد استفاده برای اتصال شاخه خاتمه کابل نوری

ساختار استاندارد 19 ، نصب رك

برای نصب آداپتورها موجود است

ساختار کشو ، کارکرد آسان.

طراحی جمع و جور برای صرفه جویی در فضا

آسان برای مدیریت و بهره برداری

اندازه استاندارد ، وزن سبک و ساختار مناسب

مشخصات مکانیکی و محیطی:

بعد، ابعاد، اندازه:

قطبیت
برای ارسال پیوندهای فیبر به درستی داده ها ، سیگنال انتقال (Tx) در یک انتهای کابل باید در انتهای دیگر با گیرنده مربوطه (Rx) مطابقت داشته باشد. هدف از هر طرح قطبی اطمینان از این اتصال مداوم است و این در هنگام برخورد با اجزای چند فیبر پیچیده تر می شود. استانداردهای صنعت از سه روش مختلف قطبیت استفاده می کنند: روش A ، روش B و روش C. و هر روش از کابل های MPO متفاوتی استفاده می کند.

روش A از کابل های تنه MPO مستقیم با یک اتصال دهنده کلید در یک طرف و یک اتصال پایین کلید در انتهای دیگر استفاده می کند تا فیبر واقع در موقعیت 1 در انتهای دیگر به موقعیت 1 برسد. هنگام استفاده از روش A برای کاربردهای دوتایی ، ساخت تلنگر گیرنده گیرنده در یک طرف در یک بند پچ لازم است.

روش B برای دستیابی به تلنگر گیرنده گیرنده از کانکتورهای کلید بالا در هر دو انتها استفاده می کند تا فیبر واقع در موقعیت 1 در انتهای مخالف به موقعیت 12 برسد ، فیبر واقع در موقعیت 2 در انتهای مخالف به موقعیت 11 برسد. . برای کاربردهای دوتایی ، روش B از تارهای صاف مستقیم AB در هر دو انتها استفاده می کند.

متد C از یک اتصال دهنده کلید در یک انتها و یک کلید پایین در انتهای دیگر مانند روش A استفاده می کند ، اما تلنگر در داخل کابل اتفاق می افتد که در آن هر جفت فیبر چسبانده می شود تا فیبر موجود در موقعیت 1 در موقعیت 2 در موقعیت 2 قرار بگیرد. انتهای مخالف و فیبر در موقعیت 2 به موقعیت 1 می رسد. در حالی که این روش برای برنامه های دوبلکس خوب کار می کند ، اما از موازی 8 فیبر 40 و 100 گیگ پشتیبانی نمی کند و بنابراین توصیه نمی شود.

با سه روش مختلف قطبیت و لزوم استفاده از نوع صحیح تارهای پچ برای هر کدام ، خطاهای استقرار می تواند معمول باشد. خوشبختانه ، MultiFiber ™ Pro نرم افزار Fluke Networks به کاربران امکان می دهد تارهای وصله ای ، پیوندهای دائمی و کانالها را برای قطبیت صحیح آزمایش کنند.
