جزئیات محصول:
|
نام محصول: | : | ||
---|---|---|---|
: | : | ||
: | : | ||
: | : | ||
: | : | ||
برجسته: | single mode fiber splitter,fiber optic cable splitter,fiber optic cable splitter |

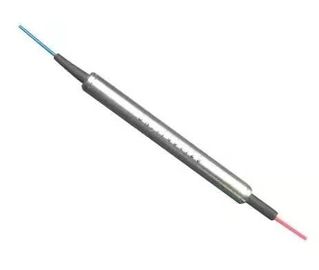

گردش محصول فیبر نوری نام محصول
مدولاتورهای فیبر 1550 نانومتری یا حالت تک گردش بخار فیبر نوری 1310 نانومتر
توضیحات گردش دهنده فیبر نوری
گردش فیبر نوری چیست؟
عملکرد یک گردشگر فیبر نوری شبیه به یک گردش خون مایکروویو است.
It is a three or more ports multiport device. این دستگاه چند یا چند پورت پورت است. Lightwave is transmitted from one port to the next sequential port with a minimum loss but is blocked from one port to the previous port. موج نور از یک درگاه به پورت متوالی بعدی با حداقل تلفات منتقل می شود اما از یک درگاه به درگاه قبلی مسدود شده است.
Optical circulators were first used in telecom systems. گردش خون نوری برای اولین بار در سیستم های ارتباطی مورد استفاده قرار گرفت. However, with the ready availability of low-cost and high-performance circulators, they are also used in sensing and imaging fields. با این وجود ، با در دسترس بودن آماده دستگاه های گردشی کم هزینه و با کارایی بالا ، از آنها در زمینه های حسگر و تصویربرداری نیز استفاده می شود.

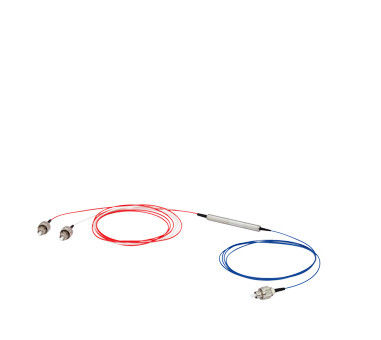

یک گردشگر نوری وسیله ای با سه پورت است که اجازه می دهد تا نور تنها در یک جهت حرکت کند.
A signal entering Port 1 will exit Port 2 with minimal loss, while a signal entering Port 2 will exit Port 3 with minimal loss. سیگنال ورودی بندر 1 با حداقل تلفات از بندر 2 خارج می شود ، در حالی که سیگنال ورودی بندر 2 با کمترین ضرر از بندر 3 خارج می شود. Light entering port 2 experiences a large amount of loss at port 1, and light entering port 3 experiences a large amount of loss at ports 2 and 1. ورود نور به درگاه 2 مقدار زیادی از تلفات را در بندر 1 تجربه می کند ، و ورود نور به بندر 3 مقدار زیادی تلف را در درگاه های 2 و 1 تجربه می کند.
Optical circulators are non-reciprocal devices. گردشگران نوری دستگاههای غیر متقابل هستند. This means that any changes in the properties of the light caused by passing through the device are not reversed by traveling in the opposite direction. این بدان معناست که هرگونه تغییر در خصوصیات نوری که در اثر عبور از دستگاه ایجاد می شود با سفر در جهت مخالف برعکس نمی شود.
ویژگی های چرخنده فیبر نوری
انزوا بالا و از دست دادن بازده بالا
از دست دادن درج کم و PDL
مسیر اپتیکی اپوکسی رایگان
اپلیکیشن های چرخنده فیبر نوری
مشخصات چرخنده فیبر نوری
مورد | واحد | مولفه های | |||
طول موج عامل | نانومتر | 1064 | |||
پهنای باند | نانومتر | 5 پوند | 10 پوند | 20 پوند | 30 پوند |
انزوا | دسی بل | 25 پوند | ≥23 | 20 پوند | 20 پوند |
ضرر درج @ باند ، 23 | دسی بل | .12.1 | .62.6 | .23.2 | .8.3.8 |
PDL | دسی بل | .20.2 | |||
برگشت ضرر | دسی بل | 50 پوند | |||
صلیب بحث | دسی بل | 45 پوند | |||
PDL | دسی بل | ≤ 0.1 | |||
حداکثر توان نوری | مگاوات | 300 پوند | |||
نوع فیبر | / | سلام1060 | |||
دمای عملیات | 0ج | 0 0 50 | |||
دمای ذخیره سازی | 0ج | -40 85 | |||
ابعاد بسته بندی | میلی متر | 34x8.4x8.4 (P1) |
توجه داشته باشید:
2. مشخصات بدون اطلاع قبلی قابل تغییر است.
ابعاد گردشگر فیبر نوری (میلی متر)
فیبر نوری Circulator Circuiting Iاطلاعات(مثال: CIR-12210)
CIR- | □ | □ | □ | □ | □ |
طول موج | پهنای باند | نوع فیبر | طول فیبر | نوع اتصال | |
1.1064nm |
1. 5 نانومتر |
الیاف 1.250μm |
1.0.5 +/- 0.1 متر |
بدون اتصال |
