جزئیات محصول:
|
نوع رابط: | SC / E2000 / FC / ST | نوع حالت: | SM / MM |
---|---|---|---|
رنگ کابل: | 12 رنگ | قطر کابل: | 3.0 میلی متر |
طول کابل: | قابل سفارشی سازی است | از دست دادن درج: | ≤0.5dB |
برگشت ضرر: | APC≥65dB; APC≥65dB; PC≥55 PC≥55 | ||
برجسته: | کابل OS2 MPO MTP,کابل MPO MTP,پچ سیم MPO MTP 3.0 میلی متر |

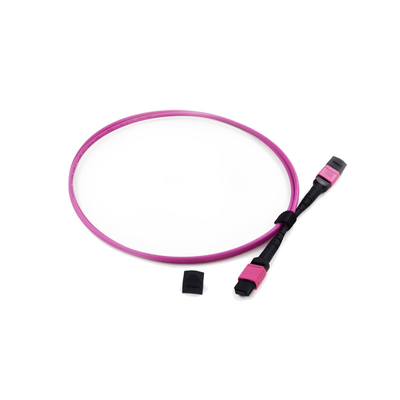

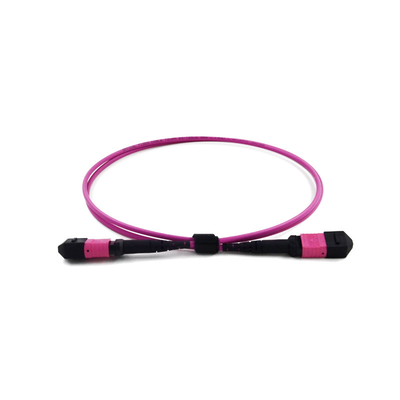

کابل OS2 زن (9/125) MPO MTP 12 وصله کابل چند حالته فیبر
مروری برکابل فیبر نوری mtp
اتصالات فیبر MPO 12 و قطبیت را توضیح دهید؟
سه نوع قطبیت کابل شناخته شده وجود دارد.با اشاره به نامگذاری موقعیت های فیبر در کانکتور به زیر مراجعه کنید.
نوع A دارای فیبر 1 متصل به فیبر 1، 2 به 2، 3 به 3 و غیره است.
نوع B دارای فیبر 1 متصل به فیبر 12، 2 به 11، 3 به 10 و غیره است.
نوع C دارای فیبر 1 متصل به فیبر 2، 2 به 1، 3 به 4 و 4 به 3 و غیره است که فیبرها به صورت جفت کار می کنند.
کاربرد
چه نوع کابلی با اتصال دهنده های MTP (MPO) استفاده می شود؟
ساخت کابل
کابل های MPO بیشتر در برنامه های مرکز داده استفاده می شوند.این برنامه ها معمولا از کابل های با حجم بالا استفاده می کنند و فضای محدودی دارند.این امر باعث شده است که اکثر سازندگان از کابل کوچک، سبک و انعطاف پذیری به نام کابل میکرو یا کابل میکرو کور استفاده کنند.ساختار دارای الیاف بافر 250 میلی متری، یک عضو استحکام نخ آرامید و یک غلاف بیرونی منفرد یا دوگانه است.
کابلی که به راحتی در تعداد هسته های 8 تا 144 فیبر موجود است، معمولاً با استفاده از 8 فیبر یا 12 واحد فیبر فرعی ساخته می شود که در یک غلاف بیرونی قرار می گیرند.توجه - 8 تا 24 هسته معمولاً به غلاف بیرونی نیاز ندارند زیرا همه الیاف در یک واحد قرار دارند.این ساختار کابل در مقایسه با کابل های بافر یا شل لوله سنتی و کاهش وزن مشابه، حدود 65 درصد فضا را کاهش می دهد.کابل همچنین شعاع خمش کمتری دارد و این 3 عامل باعث میشود این کابل بهترین گزینه برای کاربردهای فیبر با چگالی بالا باشد، عمدتاً به این دلیل که کابلهای بیشتری را میتوان در هر کابینت / سینی کابل نصب کرد.
هسته های شیشه ای
در حالی که ساختار کابل در تولید کنندگان مختلف کاملاً مشابه است، هسته های شیشه ای استفاده شده متفاوت است.حدود 5 تولید کننده بزرگ هسته های فایبر گلاس وجود دارد و اگرچه همه آنها مطابق با استانداردهای بین المللی OM3، OM4، OS2 (تک حالت)، G657.A1 و G657.A2 (تک حالت غیر حساس به خم) تولید می کنند، عملکرد شیشه متفاوت است.
بیشتر کابل کشی های MPO در برنامه های کاربردی با سرعت داده بالا استفاده می شود.برای اتصالات مستقیم کوتاه ساده، برند شیشه ای که استفاده می شود تفاوت بسیار زیادی در عملکرد ایجاد می کند.با این حال، شبکهها پیچیدهتر میشوند و کانالهای طولانیتری را با نام تجاری شیشه معرفی میکنند و ساخت کابل به یک عامل محدودکننده عملکرد تبدیل میشود.
اطلاعات محصولات
تعداد فیبر | 12 | حالت فیبر | 9/125 میکرومتر |
رابط نوع 1 | LC | رابط نوع 2 | بی پایان |
حالت فیبر | اس ام | طول شکست | 1.5 متر |
طول موج | 1310/1550 نانومتر | جنس ژاکت | PVC/LSZH |
از دست دادن درج | ≤0.25dB | قابلیت تعویض | ≤0.2dB |
برگشت ضرر | ≥50dB | لرزش | ≤0.2dB |
دمای عملیاتی | -40 تا 75 درجه سانتیگراد | دمای ذخیره سازی | -45 تا 85 درجه سانتیگراد |
مشخصات هندسی (فقط برای تداخل سنج سه بعدی تست شده)
تایپ کنید | افست راس (um) | شعاع انحنا (mm) | ارتفاع Feber (nm) | افست زاویه (°) |
UPC 2.5mm | ≤50 | 10 تا 25 | (50-، +50) | هیچ یک |
2.5 میلی متر APC | ≤50 | 5 تا 12 | (50-، +50) | 0.2±8 |
UPC 1.25mm | ≤50 | 7 تا 25 | (50-، +50) | هیچ یک |
1.25 میلی متر APC | ≤50 | 5 تا 12 | (50-، +50) | 8± 0.2 |
نقشه طرح (اتصال ال سی و کابل 12 رنگ)
پاکسازی
ما آن را با کیسه OPP و جعبه کارتن بیرون بسته بندی می کنیم.به منظور محافظت از کالا در هنگام تحویل آسیب نمی بیند.
FQA
1. س:آیا شما سازنده هستید؟
A: بله، ما تولید کننده در شنژن، چین هستیم
2. س:MOQ شما چیست؟
A: MOQ می تواند 1 عدد باشد، اما ما پیشنهاد نمی کنیم که 1 عدد را سفارش دهید، زیرا هزینه بالاتر خواهد بود، به طوری که قیمت بالاتر از بودجه شما خواهد بود.
3. س:قیمتش چقدر است ؟
A: قیمت با توجه به مقدار شما است.پس از اینکه مقدار خود را به ما اطلاع دادید، بهترین قیمت خود را برای شما ارائه خواهیم داد.مقدار بزرگ قیمت بسیار رقابتی خواهد داشت.
4. س:آیا می توانید قیمت FOB را بیان کنید؟
پاسخ: بله می توانیم، اما به دلیل اندازه و وزن بزرگ نیست، اکثر آنها از طریق هوا، DHL، TNT، UPC، FEDEX و غیره تحویل می شوند.بنابراین انجام قیمت FOB دشوار است.بهترین راه این است که مشخصات و مقدار دقیق خود را به ما اطلاع دهید، ما حمل و نقل را با قیمت محصولات برای مرجع شما ارائه خواهیم داد.
ما تدارکات قیمت بسیار رقابتی داریم.اگر مقدار شما زیاد است و ده ها جعبه کارتن وجود دارد، می توانیم برای مرجع شما حمل و نقل دریایی را تعیین کنیم.
قیمت EXW یا قیمت CFR بهتر خواهد بود.در صورت نیاز می توانید برای راه حل بیشتر با ما تماس بگیرید.
5. س:کیفیتت چطوره؟
A: تولید ما مطابق با IEC، تولید استاندارد اروپا، تقریباً بسته به کارگاه بدون گرد و غبار است.تجهیزات تولید وارداتی و تجهیزات کنترل کیفیت.به خصوص تجهیزات MTP Daisi.
تمام محصولات 100٪ قبل از تحویل تست می شوند.
6. س:زمان هدایت شما چقدر است؟
A: ما سه کارخانه در چین داریم.یک کارخانه برای تولید کابل فیبر نوری، دو کارخانه برای پچ کورد، PLC، ODF، آداپتور، تضعیف کننده ها و غیره.
برای پچ کورد فیبر نوری , زمان تحویل می تواند 2 تا 3 روز کاری برای 5000 عدد باشد .محصولات معمولی ما آن را در انبار داریم.ما می توانیم با سفارش فوری برای شما رسیدگی کنیم.اطلاعات بیشتر، می توانید با ما تماس بگیرید.
7. س:گارانتی شما چیست؟
پاسخ: برای سیم پچ، ما از زمان تحویل 2 سال گارانتی داریم، اما فقط مسئول آسیب های غیر مصنوعی هستیم.برای آسیب های مصنوعی، ما می توانیم آن را به صورت رایگان برای شما تعمیر کنیم، اما هزینه حمل و نقل توسط شما پرداخت می شود.
8. س:بسته بندی شما چیست؟
A: ما از بسته صادرات بین المللی استفاده می کنیم.تعدادی بسته بندی از محصولات مختلف را برای مرجع شما پیوست کرده است.ما همچنین می توانیم لوگوی شما را روی بسته بندی چاپ کنیم
9. س:آیا می توانید OEM/ODM را انجام دهید؟
پاسخ: بله، ما می توانیم.ما تولید کننده هستیم، همه محصولات OEM / ODM را می پذیرند.ما می توانیم توافقنامه محرمانه را امضا کنیم.
10. س:آیا می توانم یک نمونه داشته باشم؟
پاسخ: بستگی به این دارد که کدام محصولات، برای آداپتور، تضعیف کننده، سیم پچ، دم خوک، ما می توانیم نمونه ای را به صورت رایگان برای شما ارائه دهیم.اما باربری توسط شما بازپرداخت شده است.
برای محصولات با ارزش بالا، ما نمی توانیم آن را به صورت رایگان ارائه دهیم، هزینه نمونه و باربری ابتدا بازپرداخت می شود، پس از ثبت سفارش، هزینه نمونه برگردانده می شود.
11. س:چگونه می توانم سفارش بدهم؟
A: 1. برای ما ایمیل بفرستید یا درخواست ارسال کنید.نام محصول، مشخصات دقیق، مقدار را به ما اطلاع دهید.اگر به ما نیاز دارید که باربری را برای شما تعیین کنیم، آدرس دریافت خود را ارائه دهید.
2. پس از دانستن نیازهای شما، بهترین قیمت را برای شما ارائه خواهیم داد، با زمان سرب.قیمت با توجه به مقدار شما است.
3. هنگامی که نقل قول را قبول کردید، ما فاکتور Profoma را با حساب بانکی خود خواهیم ساخت.
4. ما پس از دریافت پرداخت، تولید را برای شما ترتیب خواهیم داد.
5. قبل از تحویل، اطلاعات دریافتی را مجدداً با شما تأیید می کنیم و شماره پیگیری را پس از تحویل برای شما ارسال می کنیم.
6. ما بهترین تلاش خود را خواهیم کرد تا نیازهای شما را برای همکاری طولانی مدت برآورده کنیم.
12. س:مدت پرداخت شما چیست؟
A: T/T، Western Union، Paypal، MoneyGram به یکباره. برای مقدار زیاد، می توانید 50٪ پیش پرداخت، 50٪ موجودی قبل از تحویل پرداخت کنید.
