جزئیات محصول:
|
| نام: | کابل MPO MTP | مواد: | LSZH، OFNP یا OFNR |
|---|---|---|---|
| نوع حالت: | OM3 | نوع هسته: | 24 هسته |
| رابط: | MTP | رنگ: | آبی، نارنجی، زرد، زرد/قرمز/آکوا |
| برجسته: | کابل OM4 RoHS MPO MTP,کابل OM3 RoHS MPO MTP,کابل Breakout OM3 OM4 MPO LC |
||
24 فیبر OM3 OM4 RoHS MPO MTP کابل 24 هسته چند حالته
24 فیبر OM4 چند حالته رشته OM3 قطبی B Plenum mpo lc کابل شکست
شرحکابل براکوت MPO LC

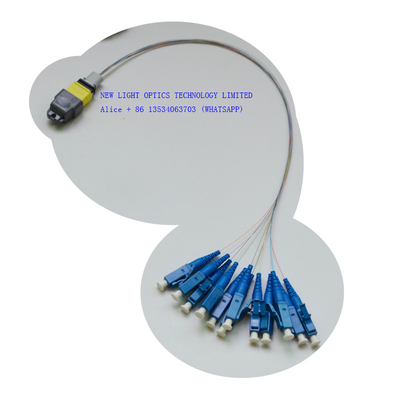

کابلهای مهار NEW LIGHT OPTICS MTP/MPO نوعی مجموعه کابل برش‌آت/فن‌آوت MPO با یک کانکتور MTP/MPO در یک طرف و چندین کانکتور تک فیبر (LC، SC، ST، FC، و غیره) در طرف دیگر هستند. ، برای توزیع داده ها و مسیریابی به پچ پنل ها طراحی شده است.این مجموعه‌های کابلی نیازهای اترنت 10G/25G، اترنت با سرعت بالاتر 40G/100G را برآورده می‌کنند و می‌توانند برای مهاجرت کارخانه کابل مطابق با استانداردها از 10G/25G به 40G/100G استفاده شوند.کابلهای مهار Opticking کاملاً قابل تنظیم هستند و با انواع ترکیبات کابل و کانکتور، از جمله نوع اتصال، تنظیمات شکست و مواد ژاکت در دسترس هستند.با طراحی و قابلیت ساخت بسیار یکپارچه، Opticking کابلهای مهار MTP/MPO سفارشی‌سازی شده را ارائه می‌کند که 100% برای ارائه عملکرد و قابلیت اطمینان بهینه آزمایش شده‌اند.
امکانات
نوع از دست دادن درج در استاندارد، Elite / Low Loss موجود است
تعداد فیبر در 8، 12، 24 موجود است

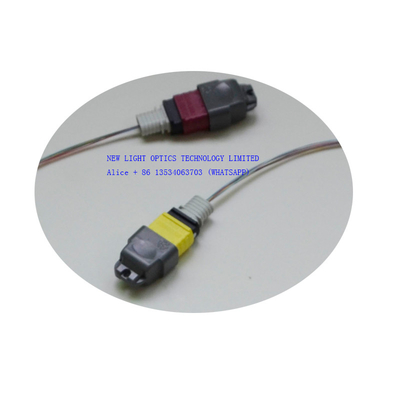

نوع کانکتور MTP/MPO موجود در نر، زن
نوع فیبر موجود در SM (G652D، G657A1، G657A2)، MM (OM1، OM2، OM3، OM4)
نوع ژاکت کابل موجود در OFNR، LSZH، OFNP
طول Fanout در 0.5 متر، 1 متر و غیره موجود است.
نوع اتصال دهنده چند فیبر موجود در MTP، MPO با نوع پرداخت APC یا PC

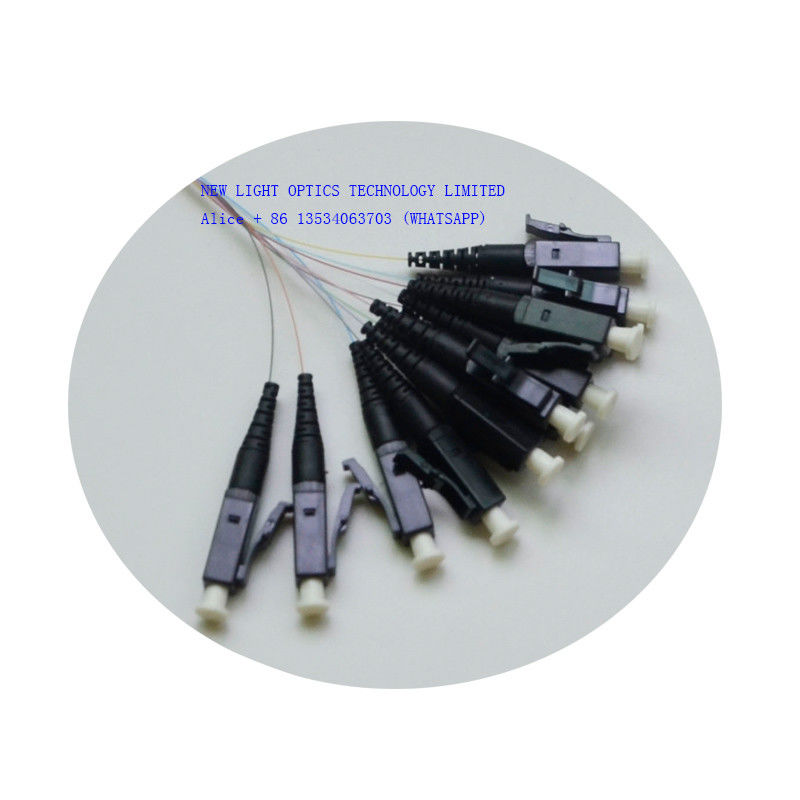

نوع کانکتور تک فیبر موجود در LC، SC با نوع پرداخت APC یا UPC
طول کابل کلی از 1 تا 999 متر در دسترس است
کارخانه خاتمه یافت و با کیفیت تضمین شده آزمایش شد
تراکم بالا برای صرفه جویی چشمگیر در فضا
مطابق با Telcordia GR-1435-CORE، GR-2866-CORE، GR-326-CORE، RoHS
برنامه های کاربردی
اتصال مرکز داده
تاسیسات ستون فقرات
شبکه های مخابراتی
محل LAN/WAN
امکانات
• پایان کارخانه کیفیت ثابت، عملکرد بالا و کاهش زمان نصب را ارائه می دهد
• 100% برای عملکرد کم درج و تلفات برگشتی بالا تست شده است
• کابل مهار MPO ماده به 4 x LC دوبلکس
• مناسب برای کاربرد MPO
• OM4 (OM3) 50/125μm فیبر
• قطبیت نوع B، مورد استفاده برای اتصال اپتیکی 40G QSFP eSR4 و 10GBASE-SR
• عملکرد بهینه - در صورت درخواست در MTP نخبه و کانکتور پریمیوم مجزا موجود است
• مطابق با IEC 61754-7، TIA/EIA 604-5، Telcordia GR-1435-CORE و RoHS
• ژاکت LSZH به صورت پیش فرض
پچ کابل فیبر MPO با استاندارد IEC-61754-7 و TIA-604-5 (FOCIS-5) مطابقت دارد.می توان از آن به طور گسترده استفاده کرد
نمای کلی کابل MPO MTP
کابل های مهار MTP/MPO کارخانه New Light و کابل های تنه MTP/MPO دو نوع رایج کابل های فیبر MTP/MPO هستند.آنها در جنبه هایی مانند عملکرد و کاربرد با یکدیگر تفاوت دارند.
کابل های مهار MTP/MPO برای کاربردهای با چگالی بالا که نیاز به عملکرد بالا و نصب سریع دارند طراحی شده اند.کابل های هارنس انتقالی از کابل های چند فیبر به فیبرهای مجزا یا کانکتورهای دوبلکس را فراهم می کنند.بنابراین، آنها می توانند انواع نیازهای کابل فیبر را برآورده کنند.
کابلهای تنه MTP/MPO برای کاربردهای با چگالی بالا طراحی شده‌اند که مزایای بسیار خوبی از نظر صرفه‌جویی در زمان و مکان نصب در محل دارند.کابل های ترانک به عنوان یک پیوند دائمی ماژول های MTP/MPO را به یکدیگر متصل می کنند.
کابل‌کشی ساختاری چند حالته 40G/100G بهینه‌سازی شده لیزری از انتقال نوری موازی استفاده می‌کند.MPO یکی از فناوری های مکمل است که امکان توسعه و استقرار دستگاه اپتیک موازی را فراهم می کند.در استاندارد IEEE-802.3ba برای نسل بعدی سرعت انتقال اترنت 40G/100G تعیین شده است، مشخص می کند که با استفاده از چهار کانال 10G برای انتقال و چهار کانال 10G برای دریافت بیش از یک کانکتور MPO 12 فیبر، یک اترنت 40G تشکیل دهد.به همین ترتیب، یک اترنت 100G باید از ده کانال 10G برای انتقال و از ده کانال 10G برای دریافت بیش از یک کانکتور MPO فیبر 24 استفاده کند.
پارامتر فنی کابل MPO MTP
| مورد | پارامترهای فنی | |
| رابط | MPO/MTP (F یا M) | MPO/MTP (F یا M) |
| دمای عملیات | -40 درجه سانتی گراد ~ 80+ درجه سانتی گراد | |
| دمای ذخیره سازی | -40 درجه سانتی گراد ~ 85+ درجه سانتی گراد | |
| از دست دادن درج |
SM: ≤ 0.75dB (مقدار استاندارد)، ≤0.35dB (مقدار معمولی). MM:≤ 0.50dB (مقدار استاندارد)، ≤0.35dB (مقدار معمولی)؛ |
|
| برگشت ضرر | SM:≥60dB;MM:≥35dB | |
| نوع انتهایی MPO | نر: با پین راهنما.ماده: بدون سنجاق راهنما | |
| تعداد فیبر | فیبر 8،12 و 24 | |
| نوع رابط انتهای دیگر | MPO-female , MPO-male , FC , SC , ST , MU , LC , E2000 | |
| حالت فیبر | تک حالته (G652، G655، G657)، چند حالته (50، 62.5، OM2، OM3، OM4) | |
| نوع کابل فیبر | فیبر روبان 250 میلی متری، کابل روبانی، کابل فیبر نوری بسته نرم افزاری | |
سه روش قطبیت نوع A، نوع B و نوع C برای تضمین تخصیص درست دو جهته استفاده می شود.
