جزئیات محصول:
|
| نام: | کابل MPO MTP | مواد: | LSZH، OFNP یا OFNR |
|---|---|---|---|
| نوع حالت: | OM3 OM4 OS2 | نوع هسته: | 12/24 هسته ای |
| رابط: | MTP/MPO | رنگ: | آبی، نارنجی، زرد، زرد/قرمز/آکوا |
| برجسته: | کابل LSZH MPO MTP,کابل OFNP MPO MTP,کابل فیبر OFNR OM4 |
||
LSZH OFNP OFNR MPO MTP کابل چند حالته کابل فیبر OM4
12 24 فیبر OM3 رشته های چند حالته قطبیت کابل فیبر Plenum om4
شرح
کابل فیبر NEW LIGHT OPTICS OM4 برای برنامه های شبکه فیبر نوری پرسرعت در ساختمان ها، مراکز داده، مخابرات و غیره استفاده می شود که به آنها MM، MMode نیز گفته می شود.معمولاً برای مسیرهای عمودی، شفت ها و فضاهای بین طبقات ساختمان استفاده می شود.این جامپر فیبر LC برای عملکرد طراحی شده است و برای دوام در محیط های کابلی ناهموار و با چگالی بالا ساخته شده است که بیشتر برای مدارس، مراکز بهداشتی و درمانی و ساختمان های دولتی استفاده می شود.
کابل های فیبر نوری Plenum MTP®/MPO، چند حالته 50/125 OM4، 24 رشته، زن به زن
این کابلهای فیبر چند حالته 50/125um OM4 Polarity نوع C با 2 کانکتور فیبر نوری MTP® در هر دو انتها (MTP-MTP) خاتمه می‌یابند.کانکتور MTP® ("Multifiber Termination Push-on") یک کانکتور چند فیبری است که توسط USConec توسعه یافته است که شامل حداکثر دوازده فیبر نوری در یک فرول است.
هر یک از کابل های MTP® حاوی 12 کانال فیبر در یک کانکتور کوچکتر از اکثر اتصالات دوبلکسی است که امروزه استفاده می شود.کابل های فیبر MTP به عنوان یک نسخه با کارایی بالا از کابل سبک MPO طراحی شده اند و با کانکتورهای MPO متصل می شوند.
موجود در سه نوع قطبی:
نوع A (مستقیم)
نوع B (صلیبی، برگردانده شده)
نوع C (جفت متقاطع، رولوور)
ویژگی هایکابل فیبر OM4
• پایان کارخانه کیفیت ثابت، عملکرد بالا و کاهش زمان نصب را ارائه می دهد
• 100% برای عملکرد کم درج و تلفات برگشتی بالا تست شده است
• کابل مهار MPO ماده به 4 x LC دوبلکس
• مناسب برای کاربرد MPO
• OM4 (OM3) 50/125μm فیبر
• قطبیت نوع B، مورد استفاده برای اتصال اپتیکی 40G QSFP eSR4 و 10GBASE-SR
• عملکرد بهینه - در صورت درخواست در MTP نخبه و کانکتور پریمیوم مجزا موجود است
• مطابق با IEC 61754-7، TIA/EIA 604-5، Telcordia GR-1435-CORE و RoHS
• ژاکت LSZH به صورت پیش فرض
پچ کابل فیبر MPO با استاندارد IEC-61754-7 و TIA-604-5 (FOCIS-5) مطابقت دارد.می توان از آن به طور گسترده استفاده کرد

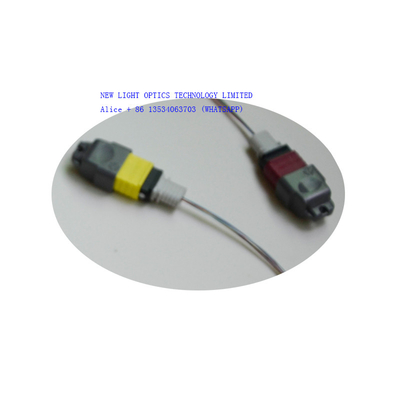

نمای کلی کابل MPO MTP
کابل های مهار MTP/MPO کارخانه New Light و کابل های تنه MTP/MPO دو نوع رایج کابل های فیبر MTP/MPO هستند.آنها در جنبه هایی مانند عملکرد و کاربرد با یکدیگر تفاوت دارند.
قطبیت خود را انتخاب کنید
نوع A - مستقیم: قطبیت مستقیم معمولاً برای اتصال پچ پنل ها است.آنها در یک پیکربندی آینه‌ای سیم‌کشی می‌شوند و از پایه 1 در انتهای یک رابط به پایه 1 در انتهای مخالف و غیره می‌روند.
نوع B - Rollover: قطبیت Rollover عمدتاً برای اتصال به سوئیچ ها و فرستنده گیرنده ها در برنامه های 40 گیگابیتی استفاده می شود.در یک پلاریته رول اور 12 رشته ای، کابل از پایه 1 در یک انتهای رابط به پایه 12 در انتهای مخالف سیم کشی می شود.سپس 2 تا 11 و غیره.
نوع C - Flipped: قطبیت Pair-Flipped رایج ترین نوع قطبی مورد استفاده برای این کابل است و معمولاً در برنامه های کاست به کاست استفاده می شود.پایه 1 در یک طرف به پین 2 در طرف مقابل و 2 به 1، 3 به 4، 4 به 3 و غیره می رود.این گزینه قطبیت پیش‌فرض است، اما می‌توانید قطبیت مورد نظر خود را از منوی کشویی بالا انتخاب کنید.
پارامتر فنی کابل MPO MTP
| مورد | پارامترهای فنی | |
| رابط | MPO/MTP (F یا M) | MPO/MTP (F یا M) |
| دمای عملیات | -40 درجه سانتی گراد ~ 80+ درجه سانتی گراد | |
| دمای ذخیره سازی | -40 درجه سانتی گراد ~ 85+ درجه سانتی گراد | |
| از دست دادن درج |
SM: ≤ 0.75dB (مقدار استاندارد)، ≤0.35dB (مقدار معمولی). MM:≤ 0.50dB (مقدار استاندارد)، ≤0.35dB (مقدار معمولی)؛ |
|
| برگشت ضرر | SM:≥60dB;MM:≥35dB | |
| نوع انتهایی MPO | نر: با پین راهنما.ماده: بدون سنجاق راهنما | |
| تعداد فیبر | فیبر 8،12 و 24 | |
| نوع رابط انتهای دیگر | MPO-female , MPO-male , FC , SC , ST , MU , LC , E2000 | |
| حالت فیبر | تک حالته (G652، G655، G657)، چند حالته (50، 62.5، OM2، OM3، OM4) | |
| نوع کابل فیبر | فیبر روبان 250 میلی متری، کابل روبانی، کابل فیبر نوری بسته نرم افزاری | |
سه روش قطبیت نوع A، نوع B و نوع C برای تضمین تخصیص درست دو جهته استفاده می شود.
پاکسازی
ما آن را با کیسه OPP و جعبه کارتن بیرون بسته بندی می کنیم.به منظور محافظت از کالا در هنگام تحویل آسیب نمی بیند.
FQA
1. س:آیا شما سازنده هستید؟
A: بله، ما تولید کننده در شنژن، چین هستیم
2. س:MOQ شما چیست؟
A: MOQ می تواند 1 عدد باشد، اما ما پیشنهاد نمی کنیم که 1 عدد را سفارش دهید، زیرا هزینه بالاتر خواهد بود، به طوری که قیمت بالاتر از بودجه شما خواهد بود.
3. س:قیمتش چقدر است ؟
A: قیمت با توجه به مقدار شما است.پس از اینکه مقدار خود را به ما اطلاع دادید، بهترین قیمت خود را برای شما ارائه خواهیم داد.مقدار بزرگ قیمت بسیار رقابتی خواهد داشت.
4. س:آیا می توانید قیمت FOB را بیان کنید؟
پاسخ: بله می توانیم، اما به دلیل اندازه و وزن بزرگ نیست، اکثر آنها از طریق هوا، DHL، TNT، UPC، FEDEX و غیره تحویل می شوند.بنابراین انجام قیمت FOB دشوار است.بهترین راه این است که مشخصات و مقدار دقیق خود را به ما اطلاع دهید، ما حمل و نقل را با قیمت محصولات برای مرجع شما ارائه خواهیم داد.
ما تدارکات قیمت بسیار رقابتی داریم.اگر مقدار شما زیاد است و ده ها جعبه کارتن وجود دارد، می توانیم برای مرجع شما حمل و نقل دریایی را تعیین کنیم.
قیمت EXW یا قیمت CFR بهتر خواهد بود.در صورت نیاز می توانید برای راه حل بیشتر با ما تماس بگیرید.
5. س:کیفیتت چطوره؟
A: تولید ما مطابق با IEC، تولید استاندارد اروپا، تقریباً بسته به کارگاه بدون گرد و غبار است.تجهیزات تولید وارداتی و تجهیزات کنترل کیفیت.به خصوص تجهیزات MTP Daisi.
همه محصولات قبل از تحویل 100٪ تست می شوند.
6. س:زمان هدایت شما چقدر است؟
A: ما سه کارخانه در چین داریم.یک کارخانه برای تولید کابل فیبر نوری، دو کارخانه برای پچ کورد، PLC، ODF، آداپتور، تضعیف کننده ها و غیره.
برای پچ کورد فیبر نوری , زمان تحویل می تواند 2 تا 3 روز کاری برای 5000 عدد باشد .محصولات معمولی ما آن را در انبار داریم.ما می توانیم با سفارش فوری برای شما رسیدگی کنیم.اطلاعات بیشتر، می توانید با ما تماس بگیرید.
7. س:گارانتی شما چیست؟
پاسخ: برای سیم پچ، ما از زمان تحویل 2 سال گارانتی داریم، اما فقط مسئول آسیب های غیر مصنوعی هستیم.برای آسیب های مصنوعی، ما می توانیم آن را به صورت رایگان برای شما تعمیر کنیم، اما هزینه حمل و نقل توسط شما پرداخت می شود.
8. س:بسته بندی شما چیست؟
A: ما از بسته صادرات بین المللی استفاده می کنیم.تعدادی بسته بندی از محصولات مختلف را برای مرجع شما پیوست کرده است.ما همچنین می توانیم لوگوی شما را روی بسته بندی چاپ کنیم
9. س:آیا می توانید OEM/ODM را انجام دهید؟
پاسخ: بله، ما می توانیم.ما تولید کننده هستیم، همه محصولات OEM / ODM را می پذیرند.ما می توانیم توافقنامه محرمانه را امضا کنیم.
10. س:آیا می توانم یک نمونه داشته باشم؟
پاسخ: بستگی به این دارد که کدام محصولات، برای آداپتور، تضعیف کننده، سیم پچ، دم خوک، ما می توانیم نمونه ای را به صورت رایگان برای شما ارائه دهیم.اما باربری توسط شما بازپرداخت شده است.
برای محصولات با ارزش بالا، ما نمی توانیم آن را به صورت رایگان ارائه دهیم، هزینه نمونه و باربری ابتدا بازپرداخت می شود، پس از ثبت سفارش، هزینه نمونه برگردانده می شود.
11. س:چگونه می توانم سفارش بدهم؟
A: 1. برای ما ایمیل بفرستید یا درخواست ارسال کنید.نام محصول، مشخصات دقیق، مقدار را به ما اطلاع دهید.اگر به ما نیاز دارید تا برای شما باربری را تعیین کنیم، آدرس دریافت خود را ارائه دهید.
2. پس از دانستن نیازهای شما، بهترین قیمت را برای شما ارائه خواهیم داد، با زمان سرب.قیمت با توجه به مقدار شما است.
3. هنگامی که نقل قول را قبول کردید، ما فاکتور Profoma را با حساب بانکی خود خواهیم ساخت.
4. ما پس از دریافت پرداخت، تولید را برای شما ترتیب خواهیم داد.
5. قبل از تحویل، اطلاعات دریافتی را دوباره با شما تایید می کنیم و پس از تحویل شماره پیگیری را برای شما ارسال می کنیم.
6. ما بهترین تلاش خود را خواهیم کرد تا نیازهای شما را برای همکاری طولانی مدت برآورده کنیم.
12. س:مدت پرداخت شما چیست؟
A: T/T، Western Union، Paypal، MoneyGram به یکباره. برای مقدار زیاد، می توانید 50٪ پیش پرداخت، 50٪ موجودی قبل از تحویل پرداخت کنید.
