پنل پچ فیبر نوری ۴۸ پورت با کابل MPO/MTP و محفظه کشویی برای مراکز داده

نام تجاری:	New light
شماره مدل:	پنل پاتاچ هسته ای 12/24/48
مقدار تولیدی:	1 ~ 10000
قیمت:	10~100
جزئیات بسته بندی:	کیسه اوپ + جعبه کارتن
شرایط پرداخت:	T/T ، Western Union ، MoneyGram ، PayPal

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گواهی:

ROHS ;ISO9001

مواد:

SPECC

ادغام:

مراکز داده، تاسیسات از قبل پایان یافته

تابلو جلوی:

LC , SC , ST , FC , E2000

نام محصول:

24 قفسه فیبر نصب شده MPO/MTP پچ پنل فیبر نوری

سینی:

96/12/48/72/24 فیبر

6 کیلوگرم

مواد:

برنز فسفر

دمای ذخیره سازی:

-45 ° C ~+60 درجه سانتیگراد

نوع محصول:

محفظه کشوی کشویی با سینی های اتصال

ابعاد:

1.75 اینچ x 17.0 اینچ × 14.0 اینچ، 485 میلی‌متر x 294 میلی‌متر در 44 میلی‌متر

نوع آداپتور:

قابلیت ارائه:

10000 در روز

برجسته کردن:

,

fiber optic accessories

توضیحات محصول

پنل پچ فیبر نوری 48 پورت با کابل و آداپتور MPO/MTP

این سیستم پنل پچ فیبر نوری 48 پورت شامل کابل‌ها و آداپتورهای MPO/MTP است که به عنوان پنل‌های توزیع فیبر نیز شناخته می‌شوند. این پنل‌ها خاتمه دادن کابل‌های فیبر نوری را تسهیل کرده و دسترسی به فیبرهای منفرد را برای اهداف اتصال متقاطع فراهم می‌کنند.

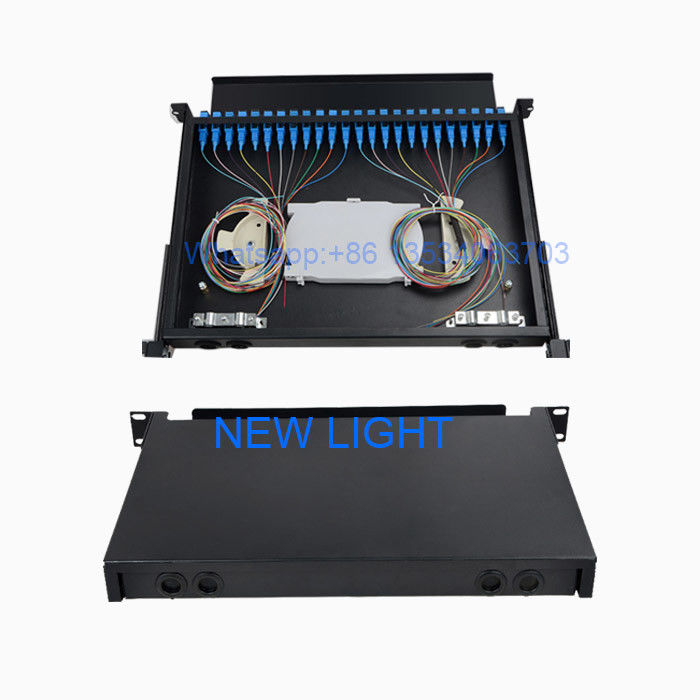

پنل فیبر نوری استاندارد دارای یک محفظه فلزی است که پنل‌های آداپتور و سینی‌های اتصال فیبر را در خود جای داده است. سینی‌های اتصال، فیوژن فیبر را با پیگتیل‌های نوری امکان‌پذیر می‌سازند که سپس به پورت‌های داخلی ثابت پنل‌های آداپتور متصل می‌شوند.

پورت‌های داخلی پنل ثابت باقی می‌مانند و اتصالات کابل دائمی را تضمین می‌کنند، در حالی که پورت‌های خارجی کابل‌های پچ فیبر را برای تنظیمات مکرر اتصال بین دستگاه‌ها در صورت نیاز، در خود جای می‌دهند.

پنل پچ فیبر از دو بخش تشکیل شده است: یکی حاوی گیرنده‌های بکهید یا آداپتورها و دیگری که برای سینی اتصال و ذخیره فیبر اضافی در نظر گرفته شده است.

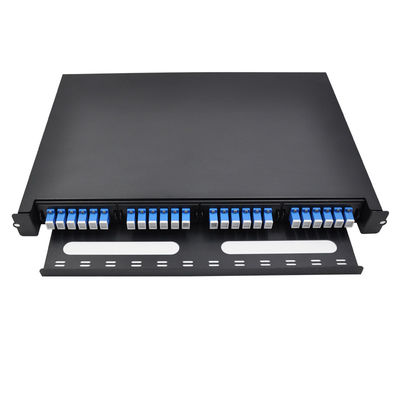

در محفظه‌های فیبر نوری قابل کشویی برای نصب در رک با پیکربندی‌های مختلف از جمله آداپتورهای LC مالتی‌مود دوبلکس و سینی‌های اتصال موجود است. مدل‌های متعدد از کاربردهای فیبر 12، 24، 36، 48، 72، 96 و 144 هسته‌ای پشتیبانی می‌کنند. سازگار با رابط‌های مختلف آداپتور از جمله SC، ST، FC، LC، MTRJ و E2000. لوازم جانبی فیبر مرتبط و پیگتیل‌ها به عنوان اجزای اختیاری موجود هستند.

کاربردها

حلقه مشترکین مخابرات
فیبر به خانه (FTTH)
شبکه‌های LAN/WAN
سیستم‌های CATV

ویژگی‌های کلیدی

اتصال شاخه برای خاتمه کابل نوری
ساختار نصب استاندارد رک 19 اینچی
سازگاری نصب آداپتور
ساختار کشویی برای عملکرد آسان
طراحی فشرده صرفه‌جویی در فضا
مدیریت و عملکرد آسان
اندازه استاندارد با ساختار سبک و منطقی

مشخصات مکانیکی و محیطی

پارامتر	مشخصات
دمای عملیاتی	-25℃ تا +40℃
دمای ذخیره‌سازی	-25℃ تا +55℃
رطوبت نسبی	≤85% (+30℃)
فشار هوا	70Kpa تا 106Kpa
رنگ	مشکی

ابعاد

مدل	تعداد فیبر	ارتفاع	ابعاد (طولxعرضxارتفاع)
نصب در رک	12/24/48/96 هسته	1U	430354.144mm

پیکربندی پلاریته

درک پلاریته فیبر

برای انتقال داده صحیح، سیگنال ارسالی (Tx) در یک انتهای کابل باید با گیرنده (Rx) در انتهای مقابل مطابقت داشته باشد. استانداردهای صنعتی سه روش پلاریته را برای اجزای چند فیبر تعریف می‌کنند که هر کدام از انواع مختلف کابل MPO استفاده می‌کنند.

روش A

از کابل‌های ترانک MPO مستقیم از نوع A با کانکتور کلید بالا در یک انتها و کانکتور کلید پایین در انتهای مقابل استفاده می‌کند و هم‌ترازی فیبر موقعیت 1 به موقعیت 1 را حفظ می‌کند. برای کاربردهای دوبلکس، نیاز به برعکس کردن پچ کورد فرستنده-گیرنده در یک انتها دارد.

روش B

از کانکتورهای کلید بالا در هر دو انتها برای دستیابی به برعکس کردن فرستنده-گیرنده استفاده می‌کند، به طوری که فیبر موقعیت 1 به موقعیت 12 انتهای مقابل می‌رسد. برای کاربردهای دوبلکس، از پچ کوردهای مستقیم A-B در هر دو انتها استفاده می‌کند.

روش C

دارای کانکتور کلید بالا در یک انتها و کلید پایین در انتهای دیگر است (مشابه روش A)، با برعکس کردن جفت فیبر داخلی. در حالی که برای کاربردهای دوبلکس مناسب است، این روش از کاربردهای موازی 8 فیبر 40 و 100 گیگ پشتیبانی نمی‌کند و توصیه نمی‌شود.

با توجه به اینکه چندین روش پلاریته به انواع خاصی از پچ کورد نیاز دارند، خطاهای استقرار رایج هستند. MultiFiber™ Pro از Fluke Networks امکان تست پچ کوردهای منفرد، لینک‌های دائمی و کانال‌ها را برای تأیید صحیح پلاریته فراهم می‌کند.
