پنل پچ فیبر نوری استاندارد 24 پورت مشکی 1U با کشوی کشویی

نام تجاری:	New light
شماره مدل:	پنل پاتاچ هسته ای 12/24/48
مقدار تولیدی:	1 ~ 10000
قیمت:	10~100
جزئیات بسته بندی:	کیسه اوپ + جعبه کارتن
شرایط پرداخت:	T/T ، Western Union ، MoneyGram ، PayPal

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گواهی:

ROHS ;ISO9001

ادغام:

مراکز داده، تاسیسات از قبل پایان یافته

تابلو جلوی:

LC , SC , ST , FC , E2000

نام محصول:

24 قفسه فیبر نصب شده MPO/MTP پچ پنل فیبر نوری

سینی:

96/12/48/72/24 فیبر

6 کیلوگرم

مواد:

برنز فسفر

دمای ذخیره سازی:

-45 ° C ~+60 درجه سانتیگراد

نوع محصول:

محفظه کشوی کشویی با سینی های اتصال

ابعاد:

1.75 اینچ x 17.0 اینچ × 14.0 اینچ، 485 میلی‌متر x 294 میلی‌متر در 44 میلی‌متر

نوع آداپتور:

بندر:

24/12/36/48/72/96/144/192/288/386

قابلیت ارائه:

10000 در روز

برجسته کردن:

,

fiber optic accessories

توضیحات محصول

LC/SC/ST/FC پانل پیچ فیبر نوری 24 پورت 1U اندازه استاندارد سیاه

1U اندازه استاندارد سیاه LC/SC/ST/FC پنل پیچ فیبر نوری 24 پورت

خلاصه ی محصول

این پورت فیبر نوری ۲۴ فابری با اندازه استاندارد LC / SC / ST / FC شامل کابل MPO / MTP و آداپتورها است که به عنوان پانل های توزیع فیبر نیز شناخته می شوند.آنها به راحتی پایان دادن به کابل های فیبر نوری را تسهیل می کنند و دسترسی به فیبر های فردی را برای اتصال متقابل فراهم می کنند.

یک پانل فیبر نوری پایه معمولا یک محفظه فلزی است که شامل پانل های آداپتور و سینی های اتصال فیبر است. سینی های اتصال اجازه می دهد تا فیبر ها با pigtails فیبر نوری ترکیب شوند.که سپس به پورت های داخلی ثابت پانل های آداپتور وصل می شوند.

پورت های داخلی پانل معمولا ثابت هستند، به این معنی که کابل ها به طور دائم متصل می شوند.پورت های بیرونی برای کابل های فیبر پوشه شده اند که می توانند به طور مکرر وصل و جدا شوند تا ارتباطات بین دستگاه ها را در صورت نیاز تنظیم کنند.

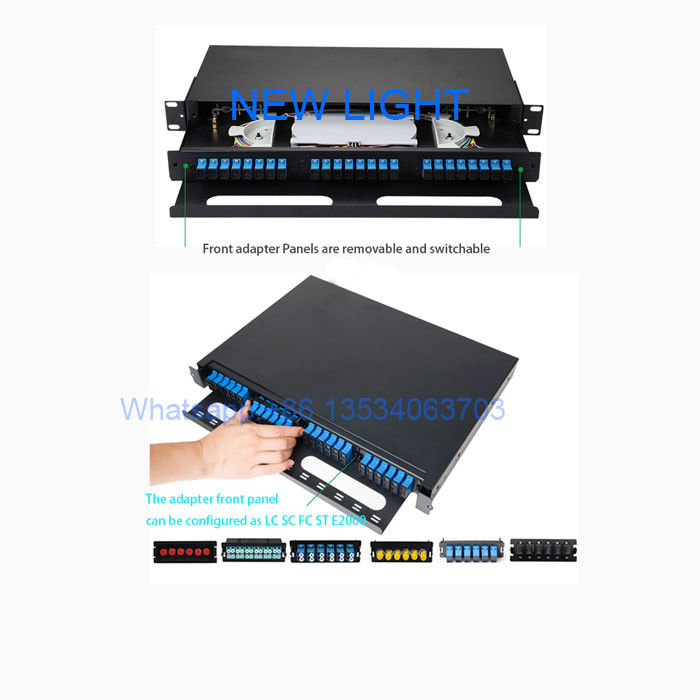

پانل های پیچ فیبر دارای دو بخش هستند: یکی حاوی قاب یا آداپتورهای پارادایو است و دیگری برای سینی اسپلیس و ذخیره فیبر اضافی استفاده می شود.

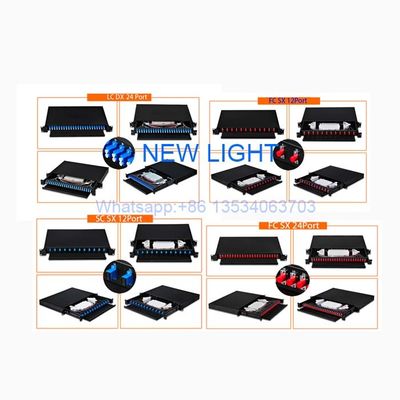

در دسترس به عنوان قفسه های اسلاید-آوت نصب فیبر نوری، بار با پیکربندی های مختلف آداپتور از جمله 3 قطعه از آداپتور چند حالت دوگانه LC و سینی جفت،یا 6 قطعه از آداپتور تک حالت ST و سینی اسپلایز.

مدل های مختلف دارای 12 فیبر هسته ای، 24 فیبر هسته ای، 36 فیبر هسته ای، 48 فیبر هسته ای، 72 فیبر هسته ای، 96 فیبر هسته ای و 144 کاربردهای فیبر هسته ای هستند.سازگار با رابط های مختلف آداپتور از جمله SC، ST، FC، LC، MTRJ، و e2000 لوازم جانبی فیبر مرتبط و pigtails اختیاری هستند.

درخواست ها

حلقه مشترک مخابرات
فیبر به خانه (FTTH)
شبکه های LAN/WAN
سیستم های CATV

ویژگی های کلیدی

برای اتصال شاخه ای از پایانی کابل نوری استفاده می شود
19 "ساختمان استاندارد، نصب در قفسه سازگار
در دسترس برای نصب آداپتورهای مختلف
ساختار کشو برای کار آسان
طراحی جمع و جور برای صرفه جویی در فضا
مدیریت و عملیات آسان
اندازه استاندارد، وزن کم و ساختار معقول

ویژگی های مکانیکی و محیطی

پارامتر	مشخصات
دمای کار	-25°C تا +40°C
دمای ذخیره سازی	-25°C تا +55°C
رطوبت نسبی	≤85% (+30°C)
فشار هوا	70Kpa تا 106Kpa
رنگ	سیاه

ابعاد

مدل	مقدار فیبر	ارتفاع	ابعاد (LxWxH)
نصب رَک	هسته 12/24/48/96	1U	۴۳۰۳۵۴٫۱۴۴ میلی متر

روش های قطبی

روش A

از کابل های مستقیم MPO نوع A با یک کانکتور کلید بالا در یک انتهای و یک کانکتور کلید پایین در انتهای دیگر استفاده می کند، اطمینان حاصل می کند که فیبر در موقعیت 1 به موقعیت 1 در انتهای مخالف می رسد.برای کاربردهای دوگانه، نیاز به یک گیرنده گیرنده گیرنده در یک سیم پیچ در یک انتهای دارد.

روش B

از کانکتورهای کلیدی در هر دو طرف استفاده می کند تا به تغییر گیرنده و گیرنده برسد، جایی که فیبر در موقعیت 1 به موقعیت 12 در انتهای مخالف می رسد، موقعیت 2 به موقعیت 11 می رسد و غیره.برای کاربردهای دوگانه، با استفاده از سیم های پیچ A-B در هر دو طرف.

روش C

از کنتاکتور کلید بالا در یک طرف و کلید پایین در طرف دیگر مانند روش A استفاده می کند، اما با جفت فیبر در داخل خود کابل تغییر می کند.این روش از برنامه های متوازی 8 فایبر 40 و 100 گیگ پشتیبانی نمی کند و توصیه نمی شود..

MultiFiber TM Pro از Fluke Networks به کاربران اجازه می دهد تا سیم های پچ فردی، پیوندهای دائمی و کانال ها را برای قطب درست آزمایش کنند، که به جلوگیری از اشتباهات استقرار کمک می کند.
