پنل پچ فیبر نوری

پنل پچ فیبر نوری استاندارد ۲۴ رشته با محفظه کشویی کشویی برای مراکز داده

تمام دسته ها

سوئیچ و سوکت

با ما تماس بگیرید

Mrs. Alice

sales03@newlightfiber.com

0086-13534063703

86 13534063703

حالا تماس بگیرید

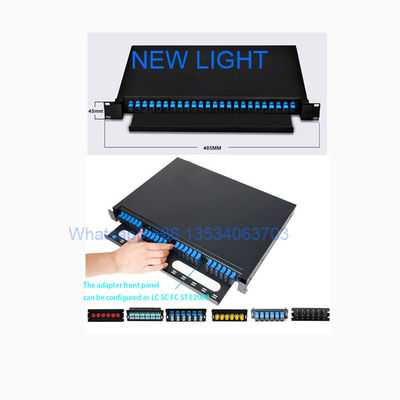

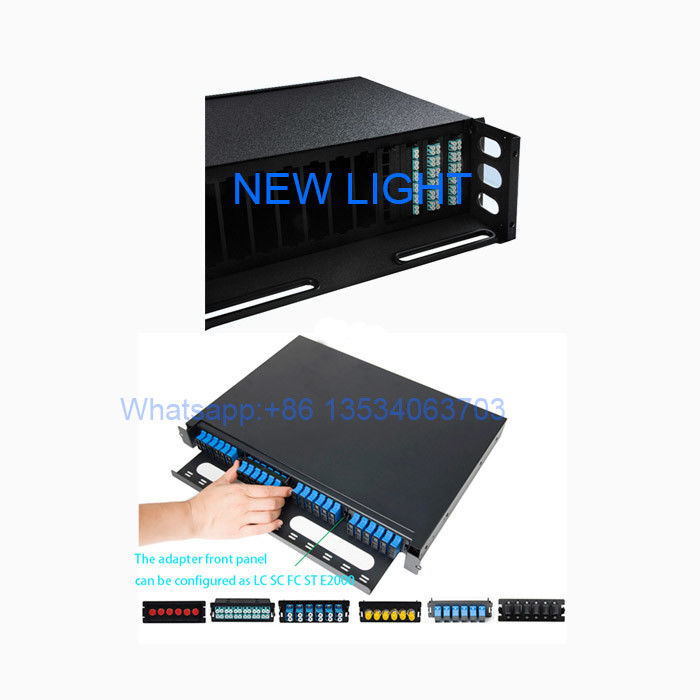

پنل پچ فیبر نوری استاندارد ۲۴ رشته با محفظه کشویی کشویی برای مراکز داده

نام تجاری:	New light
شماره مدل:	پنل پاتاچ هسته ای 12/24/48
مقدار تولیدی:	1 ~ 10000
قیمت:	10~100
جزئیات بسته بندی:	کیسه اوپ + جعبه کارتن
شرایط پرداخت:	T/T ، Western Union ، MoneyGram ، PayPal

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گواهی:

ROHS ;ISO9001

ادغام:

مراکز داده، تاسیسات از قبل پایان یافته

تابلو جلوی:

LC , SC , ST , FC , E2000

نام محصول:

24 قفسه فیبر نصب شده MPO/MTP پچ پنل فیبر نوری

سینی:

96/12/48/72/24 فیبر

6 کیلوگرم

مواد:

برنز فسفر

دمای ذخیره سازی:

-45 ° C ~+60 درجه سانتیگراد

نوع محصول:

محفظه کشوی کشویی با سینی های اتصال

ابعاد:

1.75 اینچ x 17.0 اینچ × 14.0 اینچ، 485 میلی‌متر x 294 میلی‌متر در 44 میلی‌متر

نوع آداپتور:

بندر:

24/12/36/48/72/96/144/192/288/386

قابلیت ارائه:

10000 در روز

برجسته کردن:

,

fiber optic accessories

توضیحات محصول

پچ پنل فیبر نوری سیاه 1U 2U 3U با اندازه استاندارد LC/SC/ST/FC

بررسی اجمالی محصول

پانل فیبر نوری پورت 1U 2U 3U مشکی با اندازه استاندارد LC/SC/ST/FC که برای مدیریت کارآمد فیبر و اتصال متقابل در زیرساخت های مخابراتی طراحی شده است.

ویژگی های کلیدی

اندازه استاندارد با طراحی ساختاری سبک و منطقی
سینی اتصال داخلی قابل تعویض
سازگار با قاب های توزیع استاندارد 19 و 23 اینچی
مناسب برای هر دو کاربرد روبان و تک فیبر
صفحات پانل مختلف برای قرار دادن رابط های مختلف آداپتور
علامت گذاری جلو برای شناسایی و عملیات آسان
موجود در پیکربندی‌های 24C، 36C، 48C، 72C با پیگتیل‌های فیبر نوری و آداپتورهای اختیاری
مدیریت و عملیات ساده شده

توضیحات محصول

این پانل های توزیع فیبر، از جمله کابل ها و آداپتورهای MPO/MTP، خاتمه آسان کابل های فیبر نوری را تسهیل می کنند و دسترسی به فیبرهای جداگانه را برای اتصال متقابل فراهم می کنند. محفظه فلزی پانل‌های آداپتور و سینی‌های اتصال فیبر را در خود جای داده است که به فیبرها اجازه می‌دهد با پیگتیل‌هایی که به پورت‌های آداپتور داخلی ثابت متصل می‌شوند، ترکیب شوند.

درگاه‌های داخلی برای اتصالات دائمی ثابت می‌مانند، در حالی که درگاه‌های خارجی دارای کابل‌های فیبر وصله مکرر برای اتصال دستگاه انعطاف‌پذیر هستند. این پنل دارای دو محفظه است: یکی برای ظروف/آداپتورهای دیواری و دیگری برای سینی اتصال و ذخیره فیبر اضافی.

مدل‌های موجود شامل محفظه‌های رک کشویی با پیکربندی‌های مختلف آداپتور (LC چند حالته دوبلکس، تک حالت ST) هستند که از برنامه‌های فیبر هسته‌ای 12، 24، 36، 48، 72، 96 و 144 پشتیبانی می‌کنند. سازگار با رابط های SC، ST، FC، LC، MTRJ، E2000 با لوازم جانبی فیبر اختیاری و پیگتیل.

برنامه های کاربردی

حلقه مشترک مخابرات
فیبر به خانه (FTTH)
شبکه های LAN/WAN
سیستم های CATV

مشخصات مکانیکی و محیطی

پارامتر	مشخصات
دمای عملیاتی	-25 تا +40 درجه سانتیگراد
دمای ذخیره سازی	-25 تا +55 درجه سانتیگراد
رطوبت نسبی	≤85٪ (+30 ℃)
فشار هوا	70Kpa تا 106Kpa
رنگ	مشکی

ابعاد

مدل	مقدار فیبر	ارتفاع	ابعاد (LWH)
Rack Mount	هسته 96/12/24	1U	430354.144mm

روش های قطبیت

قطبیت پیوند فیبر مناسب تضمین می کند که سیگنال های انتقال (Tx) و دریافت (Rx) به درستی در سراسر اتصالات مطابقت دارند. سه روش قطبیت استاندارد صنعتی برای اجزای چند فیبر موجود است:

روش الف

از کابل های MPO Trunk نوع A با اتصالات کلید بالا/کلید پایین استفاده می کند. فیبر موقعیت 1 به موقعیت 1 می رسد. برای کاربردهای دوبلکس نیاز به تلنگر فرستنده گیرنده در سیم پچ دارد.

روش B

از کانکتورهای کلیدی در هر دو طرف استفاده می کند، موقعیت های چرخشی (موقعیت 1 به 12، موقعیت 2 به 11). از پچ کوردهای مستقیم AB برای کاربردهای دوبلکس استفاده می کند.

روش ج

از کانکتورهای کلید بالا/کلید پایین با چرخش جفت داخلی (موقعیت 1 به 2، موقعیت 2 به 1) استفاده می کند. مناسب برای دوبلکس است اما برای برنامه های 40/100 گیگ 8 فیبر موازی توصیه نمی شود.

تجهیزات تست حرفه ای مانند MultiFiber™ Pro Fluke Networks استقرار قطبیت صحیح را برای پچ کوردها، پیوندهای دائمی و کانال ها تضمین می کند.
