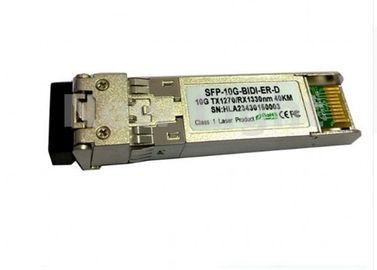

جزئیات محصول:
|
| نام: | فرستنده SFP BIDI | فاصله: | 40 کیلومتر |
|---|---|---|---|
| حالت: | حالت تک | نرخ انتقال داده: | 30% |
| طول موج: | 1270/1330 نانومتر | نوع اتصال: | LC |
| برجسته: | گیرنده اترنت گیگابیت,گیرنده فیبر تک حالت |
||
اعتبار حداکثر مطلق
| پارامتر | سمبل | حداقل | حداکثر | واحد | توجه داشته باشید |
| ولتاژ تغذیه | Vcc | -0.5 | 4.0 | V | |
| دمای ذخیره سازی | -40 | 85 | ° C | ||
| رطوبت نسبی | 85 | ٪ |
نکته: استرس بیش از حد مطلق حداکثر می تواند باعث آسیب دائمی به ماژول شود
ویژگی:
* پشتیبانی از نرخ 9.95Gb / s به 10.3Gb / s داده ها
* اتصال دهنده LCS Simplex LC دو طرفه SFP + فرستنده اپتیکال
* تشخیص دیجیتال SFF-8472 سازگار است
* پلاگین داغ
* 1: 1270 نانومتر DFB فرستنده لیزری، گیرنده 1330nm
2: 1330 نانومتر فرستنده لیزری DFB، گیرنده 1270 نانومتری
* تا 40 کیلومتر در SMF 9 / 125um
* SFP + MSA SFF-8431 سازگار است
* دمای مورد کار: 0 تا 70 درجه سانتی گراد
برنامه های کاربردی:
* 10GBASE-ER در 10.3125Gbps
* 10GBASE-EW در 9. 953 گیگابیت در ثانیه
* سایر لینک های نوری
ويژگيهاي كاربردي خوب
| پارامتر | سمبل | حداقل | نوع | حداکثر | واحد | توجه داشته باشید | |
| نرخ داده | اترنت | 10.3125 | Gb / s | ||||
| فیبر کانال | 10.518 | ||||||
| ولتاژ تغذیه | Vcc | 3.13 | 3.3 | 3.47 | V | ||
| Vcc | V | ||||||
| تامین جریان | آی سی سی 5 | mA | |||||
| آی سی سی 3 | 400 | mA | |||||
| دماسنج عامل | Tc | 0 | 70 | ° C | |||
مشخصات ورودی / خروجی الکتریکی
فرستنده
| پارامتر | سمبل | حداقل | نوع | حداکثر | واحد | توجه داشته باشید | |
| تفاوت نوسان ولتاژ ورودی | 120 | 820 | mVpp | 1 | |||
| Tx ورودی را غیرفعال کنید | ه | VIH | 2.0 | Vcc + 0.3 | V | ||
| ل | VIL | 0 | 0.8 | ||||
| خروجی Tx گسل | ه | VOH | 2.0 | Vcc + 0.3 | V | 2 | |
| ل | VOL | 0 | 0.8 | ||||
| متن ورودی امپدانس | زین | 100 | Ω | ||||
گیرنده
| پارامتر | سمبل | حداقل | نوع | حداکثر | واحد | توجه داشته باشید | |
| تفاوت نوسان ولتاژ خروجی | 340 | 650 | 800 | mVpp | 3 | ||
| Rx خروجی LOS | ه | VOH | 2.0 | Vcc + 0.3 | V | 2 | |
| ل | VOL | 0 | 0.8 | ||||
توجه داشته باشید 1) TD +/- در داخل AC مجهز به سیستم خنک کننده دیافراگمی 100Ω درون ماژول است.
نکته 2) Tx Gault و Rx LOS خروجی های جمع کننده باز هستند که باید با مقاومت های 4.7k تا 10kΩ در هیئت مدیره میزبان کشیده شوند. ولتاژ بین 2.0V و Vcc + 0.3V را افزایش دهید.
توجه داشته باشید 3) خروجی RD +/- در داخل AC متصل شده و باید با 100Ω (اختلاف) در SERDES کاربر قطع شود.
مشخصات OPTICAL
فرستنده
| پارامتر | سمبل | حداقل | نوع | حداکثر | واحد | توجه داشته باشید |
| طول موج عملیاتی | 1260 | 1270 | 1280 | Nm | ||
| 1320 | 1330 | 1340 | ||||
| خیابان قدرت خروجی (فعال) | پو | 0 | 4 | dBm | 1 | |
| نسبت انقراض | ER | 5 | دسی بل | 1 | ||
| عرض طیفی RMS | Δλ | 1 | Nm | |||
| زمان ظهور / سقوط (20٪ ~ 80٪) | Tr / Tf | 50 | ps | 2 | ||
| دامنه ی مدولاسیون نوری | OMA | -6.2 | dBm | |||
| مجازات پراکندگی | 1 | دسی بل | ||||
| خروجی چشم نوری | مطابق با IEEE 0802.3ae | |||||
گیرنده
| پارامتر | سمبل | حداقل | نوع | حداکثر | واحد | توجه داشته باشید |
| طول موج عملیاتی | 1320 | 1330 | 1340 | Nm | ||
| 1260 | 1270 | 1280 | ||||
| حساسیت | پکن | -15 | dBm | 3 | ||
| حداقل بیش از حد | پیمکس | 0.5 | dBm | |||
| LOS Assert | Pa | -30 | dBm | |||
| LOS De-assert | پدیده | -16 | dBm | |||
| هیسترزیس LOS | Pd-Pa | 0.5 | 4 | دسی بل |
توجه داشته باشید 1) اندازه گیری شده در 10.3125b / s با PRBS 2 31 - 1 الگوی تست NRZ.
نکته 2) 20٪ ~ 80٪
توجه داشته باشید 3) در مورد بدترین حالت ER، در اندازه گیری 10.3125 Gb / s با PRBS 2 31 - 1 الگوی آزمایش NRZ برای BER <1x10 -12
تعریف و عملکرد پین
| پین | سمبل | نام / توضیحات |
| 1 | VEET [1] | فرستنده زمین |
| 2 | Tx_FAULT [2] | خطای فرستنده |
| 3 | Tx_DIS [3] | فرستنده غیرفعال است خروجی لیزر در بالا و یا باز است |
| 4 | SDA [2] | خط داده رابط رابط سریال 2 |
| 5 | SCL [2] | 2 ساعته خط رابط سریال |
| 6 | MOD_ABS [4] | ماژول موجود نیست درون ماژول متمرکز شده است |
| 7 | RS0 [5] | نرخ 0 را انتخاب کنید |
| 8 | RX_LOS [2] | از دست دادن نشانه سیگنال منطق 0 نشان دهنده عملکرد طبیعی است |
| 9 | RS1 [5] | نرخ 1 را انتخاب کنید |
| 10 | VEER [1] | گیرنده زمین |
| 11 | VEER [1] | گیرنده زمین |
| 12 | RD- | گیرنده دیافراگم خارج از AC متصل |
| 13 | RD + | DATA گیرنده خارج است AC متصل |
| 14 | VEER [1] | گیرنده زمین |
| 15 | VCCR | منبع تغذیه گیرنده |
| 16 | VCCT | منبع تغذیه فرستنده |
| 17 | VEET [1] | فرستنده زمین |
| 18 | TD + | DATA فرستنده در AC متصل است |
| 19 | TD- | داده های معکوس فرستنده در AC متصل شده است |
| 20 | VEET [1] | فرستنده زمین |
