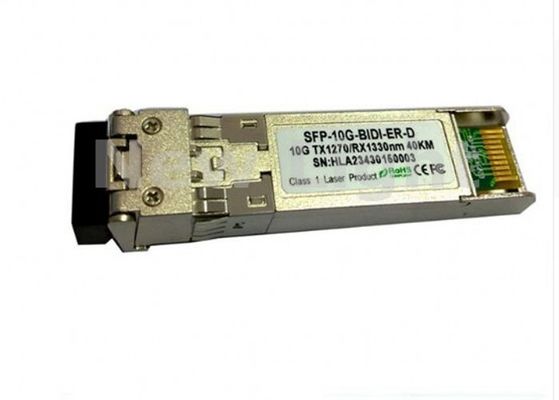

فرستنده و گیرنده فیبر نوری دو جهته 10 گیگابیت بر ثانیه SFP+ با کانکتور LC برای کاربردهای تک حالته 40 کیلومتری

نام تجاری:	New Light
مقدار تولیدی:	1
قیمت:	3.5~20
جزئیات بسته بندی:	بسته بندی صادراتی
شرایط پرداخت:	T/T، وسترن یونیون، مانی گرام

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

نام:

فرستنده و گیرنده SFP BIDI

فاصله:

40 کیلومتر

حالت:

تک حالت

نرخ انتقال داده:

10 گرم

طول موج:

1270/1330nm

نوع رابط:

قابلیت ارائه:

1000000

برجسته کردن:

گیرنده اترنت گیگابیت

گیرنده فیبر تک حالت

توضیحات محصول

10Gb / s Fiber Optic Transceiver / SFP + Bi-Directional Transceiver 40km با اتصال LC

مطابق با RoHS 10Gb / s SFP + Transceiver دو طرفه، 40km حالت تک با اتصال LC

حداکثر امتیازات مطلق

پارامتر	نماد	دقیقه ای	مکس	واحد
ولتاژ تغذیه	Vcc	-0.5	4.0	V
دمای ذخیره سازی		-40	85	°C
رطوبت نسبی			85	%

فشار بیش از حداکثر امتیازات مطلق می تواند باعث آسیب دائمی به ماژول شود

ویژگی های کلیدی

پشتیبانی از سرعت داده 9.95Gb / s تا 10.3Gb / s
کانکتور LC ساده دو جهت SFP + فرستنده نوری
تشخیص دیجیتال SFF-8472 مطابق
قابل وصل کردن گرم
1فرستنده لیزر 1270nm DFB، گیرنده 1330nm
2فرستنده لیزر 1330nm DFB، گیرنده 1270nm
تا 40 کیلومتر در SMF 9/125um
SFP+ MSA SFF-8431 مطابق
دمای محیط کار: 0 تا 70 °C

درخواست ها

10GBASE-ER در سرعت 10.3125Gbps
10GBASE-EW در 9.953Gbps
سایر پیوندهای نوری

ویژگی های عملیاتی عمومی

پارامتر	نماد	دقیقه ای	نوع	مکس	واحد
نرخ داده	اترنت			10.3125	Gb/s
کانال فیبر			10.518
ولتاژ تغذیه	Vcc	3.13	3.3	3.47	V
جریان عرضه	Icc5				mA
جریان عرضه	Icc3			400	mA
کارگاه کنترل زماني	Tc	0		70	°C

ویژگی های ورودی/خرید برق

فرستنده

پارامتر	نماد	دقیقه ای	نوع	مکس	واحد	یادداشت
تغییر ولتاژ ورودی		120		820	mVpp	1
Tx ورودی غیرفعال کنید	HIV	2.0		Vcc+03	V
Tx ورودی غیرفعال کنید	L VIL	0		0.8	V
Tx خروجی خطا	H VOH	2.0		Vcc+03	V	2
Tx خروجی خطا	L VOL	0		0.8	V
تفاوت ورودی	زین		100		Ω

گیرنده

پارامتر	نماد	دقیقه ای	نوع	مکس	واحد	یادداشت
تغییر ولتاژ خروجی		340	650	800	mVpp	3
Rx LOS خروجی	H VOH	2.0		Vcc+03	V	2
Rx LOS خروجی	L VOL	0		0.8	V

توجه 1) TD+/- به صورت داخلی AC با پایان دیفرانسیل 100Ω در داخل ماژول متصل می شوند.
توجه 2) Tx Fault و Rx LOS خروجی کلکتور باز هستند که باید با مقاومت های 4.7k تا 10kΩ در صفحه میزبان کشیده شوند. ولتاژ بین 2.0V و Vcc + 0.3V را بکشید.
توجه 3) خروجی های RD +/- به صورت داخلی AC متصل هستند و باید با 100Ω (تفاوت) در SERDES کاربر قطع شوند.

ویژگی های نوری

فرستنده

پارامتر	نماد	دقیقه ای	نوع	مکس	واحد	یادداشت
طول موج عملیاتی		1260	1270	1280	nm
طول موج عملیاتی		1320	1330	1340	nm
قدرت خروجی (فعال)	پو	0		4	دی بی ام	1
نسبت انقراض	اورژانس	5			دی بی	1
عرض طیف RMS	Δλ			1	nm
زمان افزایش/ افت (20٪ ~ 80٪)	Tr/Tf			50	ps	2
آمپلیتود مدولاسیون نوری	OMA	-6 تا2			دی بی ام
مجازات پراکندگی				1	دی بی
خروجی چشم نوری		مطابق با IEEE 0802.3ae

گیرنده

پارامتر	نماد	دقیقه ای	نوع	مکس	واحد	یادداشت
طول موج عملیاتی		1320	1330	1340	nm
طول موج عملیاتی		1260	1270	1280	nm
حساسیت	پسن			-15	دی بی ام	3
حداقل بار اضافه	پیماکس	0.5			دی بی ام
LOS ادعا کرد	بابا	-30			دی بی ام
مبلغ بازپرداخت	Pd			-16	دی بی ام
هیسترسیس LOS	Pd-Pa	0.5		4	دی بی

توجه 1) با سرعت 10.3125b/s با مدل آزمایش PRBS 231-1 NRZ اندازه گیری شده است.
توجه 2) 20% تا 80%
توجه 3) در بدترین حالت ER، با سرعت 10.3125 گیگابایت در ثانیه با الگوی آزمایش PRBS 231 - 1 NRZ برای BER < 1x10-12 اندازه گیری شده است

تعاریف و توابع پین

پین	نماد	نام/وصف
1	VEET [1]	زمین فرستنده
2	Tx_FAULT [2]	خطای فرستنده
3	Tx_DIS [3]	فرستنده غیر فعال. خروجی لیزر در بالا یا باز غیر فعال
4	SDA [2]	خط داده رابط سریال دو سیم
5	SCL [2]	خط ساعت رابط سریال دو سیم
6	MOD_ABS [4]	ماژول غايب، داخل ماژول زمين شده
7	RS0 [5]	نرخ انتخاب 0
8	RX_LOS [2]	از دست دادن سیگنال نشان می دهد. منطق 0 نشان می دهد عملکرد عادی
9	RS1 [5]	نرخ 1 را انتخاب کنید
10	VEER [1]	زمین گیرنده
11	VEER [1]	زمین گیرنده
12	RD-	گیرنده داده ها رو برعکس کرده
13	RD+	داده گیرنده خارج شده
14	VEER [1]	زمین گیرنده
15	VCCR	منبع برق گیرنده
16	VCCT	منبع برق فرستنده
17	VEET [1]	زمین فرستنده
18	TD+	فرستنده داده وارد شده
19	TD-	فرستنده داده های معکوس شده
20	VEET [1]	زمین فرستنده
