جزئیات محصول:
|
| نوع رابط: | MTP | نوع حالت: | MM/SM |
|---|---|---|---|
| رنگ کابل: | 8/12 | قطر کابل: | 3.0 میلی متر 0.9 میلی متر |
| طول کابل: | 15 متر / 5 متر / 10 متر | از دست دادن درج: | ≤0.35dB |
| برگشت ضرر: | APC≥65dB; APC≥65dB; PC≥55 PC≥55 | ||
| برجسته: | مرکز داده MPO MTP Trunk Cable, Polarity B MPO MTP Trunk Cable, PVC LSZH MPO MTP Trunk Cable,Polarity B MPO MTP Trunk Cable,PVC LSZH MPO MTP Trunk Cable |
||
فقدان درج کم 3.0 میلی متر قطبیت الیت B کابل صندوق بالا کلید بالا برای مرکز داده
مروری برElite MTP/MPO -LC Fan out
کابلهای MTP/MPO دارای کانکتورهای چند هسته‌ای هستند که هنگام استفاده در کابل‌کشی با تراکم بالا و کم تلفات، عملکرد سازگارتر و مطمئن‌تری را ارائه می‌کنند، بنابراین به بخشی جدایی ناپذیر از انتقال داده 40G/100G در مراکز داده بزرگ تبدیل می‌شوند.از این رو، استانداردهای TIA سه نوع کابل MTP پلاریزه را تعریف می‌کنند: نوع A، نوع B و نوع C. انواع مختلف کابلهای قطبی MTP ممکن است کاربردهای متفاوتی داشته باشند.در این آموزش، ما به طور عمده کابل های MTP قطبیت نوع B و کاربردهای آنها را معرفی می کنیم.برای راهنمای کامل قطبیت کابل های FS MTP، می توانید به مقاله سفید درک قطبیت فیبر مراجعه کنید.
نمای کلی کابل MTP/MPO Type-B
منظور از کابل MTP قطبیت نوع B استفاده از کانکتور کلیدی در دو سر کابل است.کابل MTP نوع B که اغلب به عنوان کابل MTP 40G شناخته می شود، بسیار متنوع است.این مجموعه کابل می تواند برای وصل کردن مستقیم بین فرستنده های نوری 40G QSFP+ شما استفاده شود.همانطور که در نمودار مشاهده می کنید، این کابل دارای قطبیت "تغییر" است و منجر به یک رابطه پین 1 به پین 12 می شود.این بسیار مفید است زیرا اپتیک 40G از اپتیک موازی استفاده می کند، به این معنی که به جای متناوب Tx و Rx در یک الگوی دوطرفه، پورت مانند نمودار زیر به نظر می رسد.
دسته بندی کابل MTP/MPO نوع B

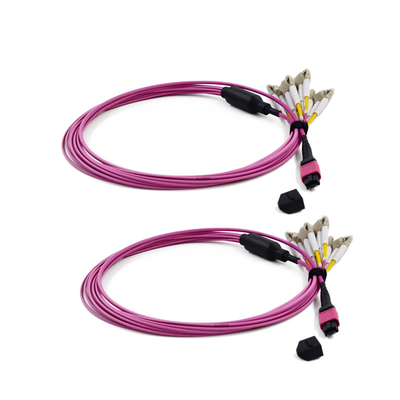

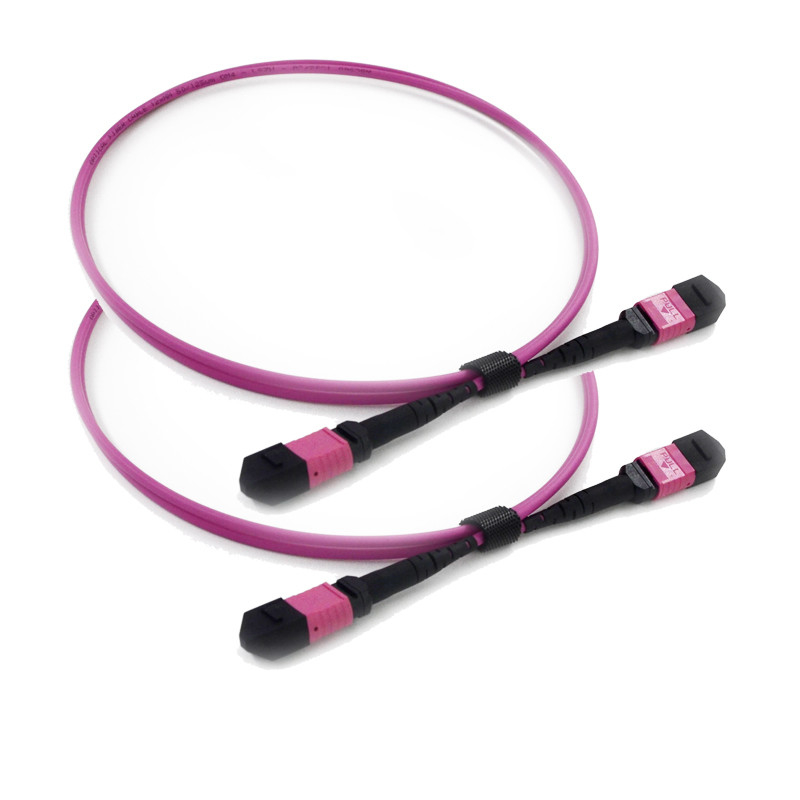

کابل MTP نوع B بر اساس عملکردهای مختلف آن به دو دسته اصلی کابل های MTP Trunk و کابل های شکست MTP-LC تقسیم می شود.بسته به ماهیت سوکت کابلهای تنه MTP به دو دسته زن-ماده، ماده-نر و نر-نر تقسیم می‌شوند.هنگام اتصال دو فرستنده گیرنده 40G SR4 QSFP+ در اپتیک موازی، فقط باید از کابل های MTP نوع B ماده-ماده استفاده شود.برای کابل های شکست MTP-LC، کابل های برک اوت MTP-LC ماده و کابل های برک آوت MTP-LC نر موجود هستند.
توجه: کانکتورهای MTP را می توان به کانکتور ماده و کانکتور مرد تقسیم کرد.کانکتور ماده دارای پین راهنما نیست، در حالی که کانکتور نر دارای دو پایه راهنما است.اتصالات بین کانکتورها دقیقاً با پین هماهنگ است و دو کانکتور MTP متصل به یکدیگر باید نر و ماده باشند.
اطلاعات محصولات
| تعداد فیبر | 12 | حالت فیبر | 9/125 میکرومتر |
| رابط نوع 1 | LC | رابط نوع 2 | بی پایان |
| حالت فیبر | اس ام | طول شکست | 1.5 متر |
| طول موج | 1310/1550 نانومتر | جنس ژاکت | PVC/LSZH |
| از دست دادن درج | ≤0.25dB | قابلیت تعویض | ≤0.2dB |
| برگشت ضرر | ≥50dB | لرزش | ≤0.2dB |
| دمای عملیاتی | -40 تا 75 درجه سانتیگراد | دمای ذخیره سازی | -45 تا 85 درجه سانتیگراد |
مشخصات هندسی (فقط برای تداخل سنج سه بعدی تست شده)
| تایپ کنید | افست راس (um) | شعاع انحنا (mm) | ارتفاع Feber (nm) | افست زاویه (°) |
| UPC 2.5mm | ≤50 | 10 تا 25 | (50-، +50) | هیچ یک |
| 2.5 میلی متر APC | ≤50 | 5 تا 12 | (50-، +50) | 0.2±8 |
| UPC 1.25mm | ≤50 | 7 تا 25 | (50-، +50) | هیچ یک |
| 1.25 میلی متر APC | ≤50 | 5 تا 12 | (50-، +50) | 8± 0.2 |
پاکسازی
ما آن را با کیسه OPP و جعبه کارتن بیرون بسته بندی می کنیم.به منظور محافظت از کالا در هنگام تحویل آسیب نمی بیند.
FQA
1. س:آیا شما سازنده هستید؟
A: بله، ما تولید کننده در شنژن، چین هستیم
2. س:MOQ شما چیست؟
A: MOQ می تواند 1 عدد باشد، اما ما پیشنهاد نمی کنیم که 1 عدد را سفارش دهید، زیرا هزینه بالاتر خواهد بود، به طوری که قیمت بالاتر از بودجه شما خواهد بود.
3. س:قیمتش چقدر است ؟
A: قیمت با توجه به مقدار شما است.پس از اینکه مقدار خود را به ما اطلاع دادید، بهترین قیمت خود را برای شما ارائه خواهیم داد.مقدار بزرگ قیمت بسیار رقابتی خواهد داشت.
4. س:آیا می توانید قیمت FOB را بیان کنید؟
پاسخ: بله می توانیم، اما به دلیل اندازه و وزن بزرگ نیست، اکثر آنها از طریق هوا، DHL، TNT، UPC، FEDEX و غیره تحویل می شوند.بنابراین انجام قیمت FOB دشوار است.بهترین راه این است که مشخصات و مقدار دقیق خود را به ما اطلاع دهید، ما حمل و نقل را با قیمت محصولات برای مرجع شما ارائه خواهیم داد.
ما تدارکات قیمت بسیار رقابتی داریم.اگر مقدار شما زیاد است و ده ها جعبه کارتن وجود دارد، می توانیم برای مرجع شما حمل و نقل دریایی را تعیین کنیم.
قیمت EXW یا قیمت CFR بهتر خواهد بود.در صورت نیاز می توانید برای راه حل بیشتر با ما تماس بگیرید.
5. س:کیفیتت چطوره؟
A: تولید ما مطابق با IEC، تولید استاندارد اروپا، تقریباً بسته به کارگاه بدون گرد و غبار است.تجهیزات تولید وارداتی و تجهیزات کنترل کیفیت.به خصوص تجهیزات MTP Daisi.
تمام محصولات 100٪ قبل از تحویل تست می شوند.
6. س:زمان هدایت شما چقدر است؟
A: ما سه کارخانه در چین داریم.یک کارخانه برای تولید کابل فیبر نوری، دو کارخانه برای پچ کورد، PLC، ODF، آداپتور، تضعیف کننده ها و غیره.
برای پچ کورد فیبر نوری , زمان تحویل می تواند 2 تا 3 روز کاری برای 5000 عدد باشد .محصولات معمولی ما آن را در انبار داریم.ما می توانیم با سفارش فوری برای شما رسیدگی کنیم.اطلاعات بیشتر، می توانید با ما تماس بگیرید.
7. س:گارانتی شما چیست؟
پاسخ: برای سیم پچ، ما از زمان تحویل 2 سال گارانتی داریم، اما فقط مسئول آسیب های غیر مصنوعی هستیم.برای آسیب های مصنوعی، ما می توانیم آن را به صورت رایگان برای شما تعمیر کنیم، اما هزینه حمل و نقل توسط شما پرداخت می شود.
8. س:بسته بندی شما چیست؟
A: ما از بسته صادرات بین المللی استفاده می کنیم.تعدادی بسته بندی از محصولات مختلف را برای مرجع شما پیوست کرده است.ما همچنین می توانیم لوگوی شما را روی بسته بندی چاپ کنیم
9. س:آیا می توانید OEM/ODM را انجام دهید؟
پاسخ: بله، ما می توانیم.ما تولید کننده هستیم، همه محصولات OEM / ODM را می پذیرند.ما می توانیم توافقنامه محرمانه را امضا کنیم.
10. س:آیا می توانم یک نمونه داشته باشم؟
پاسخ: بستگی به این دارد که کدام محصولات، برای آداپتور، تضعیف کننده، سیم پچ، دم خوک، ما می توانیم نمونه ای را به صورت رایگان برای شما ارائه دهیم.اما باربری توسط شما بازپرداخت شده است.
برای محصولات با ارزش بالا، ما نمی توانیم آن را به صورت رایگان ارائه دهیم، هزینه نمونه و باربری ابتدا بازپرداخت می شود، پس از ثبت سفارش، هزینه نمونه برگردانده می شود.
11. س:چگونه می توانم سفارش بدهم؟
A: 1. برای ما ایمیل بفرستید یا درخواست ارسال کنید.نام محصول، مشخصات دقیق، مقدار را به ما اطلاع دهید.اگر به ما نیاز دارید که باربری را برای شما تعیین کنیم، آدرس دریافت خود را ارائه دهید.
2. پس از دانستن نیازهای شما، بهترین قیمت را برای شما ارائه خواهیم داد، با زمان سرب.قیمت با توجه به مقدار شما است.
3. هنگامی که نقل قول را قبول کردید، ما فاکتور Profoma را با حساب بانکی خود خواهیم ساخت.
4. ما پس از دریافت پرداخت، تولید را برای شما ترتیب خواهیم داد.
5. قبل از تحویل، اطلاعات دریافتی را مجدداً با شما تأیید می کنیم و شماره پیگیری را پس از تحویل برای شما ارسال می کنیم.
6. ما بهترین تلاش خود را خواهیم کرد تا نیازهای شما را برای همکاری طولانی مدت برآورده کنیم.
12. س:مدت پرداخت شما چیست؟
A: T/T، Western Union، Paypal، MoneyGram به یکباره. برای مقدار زیاد، می توانید 50٪ پیش پرداخت، 50٪ موجودی قبل از تحویل پرداخت کنید.
