جزئیات محصول:
|
| نوع رابط: | MTP | نوع حالت: | MM/SM |
|---|---|---|---|
| رنگ کابل: | 8/12 | قطر کابل: | 3.0 میلی متر 0.9 میلی متر |
| طول کابل: | 15 متر / 5 متر / 10 متر | از دست دادن درج: | ≤0.35dB |
| برگشت ضرر: | APC≥65dB; APC≥65dB; PC≥55 PC≥55 | ||
| برجسته: | کاست MPO MTP با افت کم,کاست 3.0 میلی متری MPO به LC,کاست PVC LSZH MPO MTP |
||

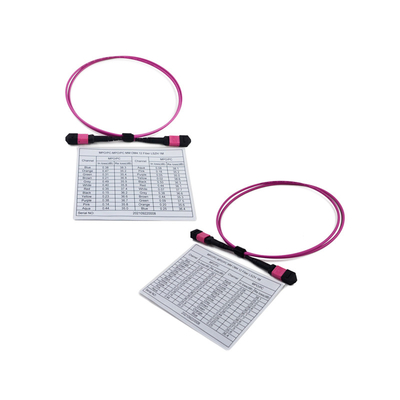

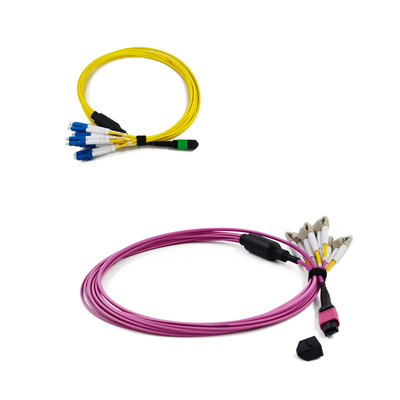

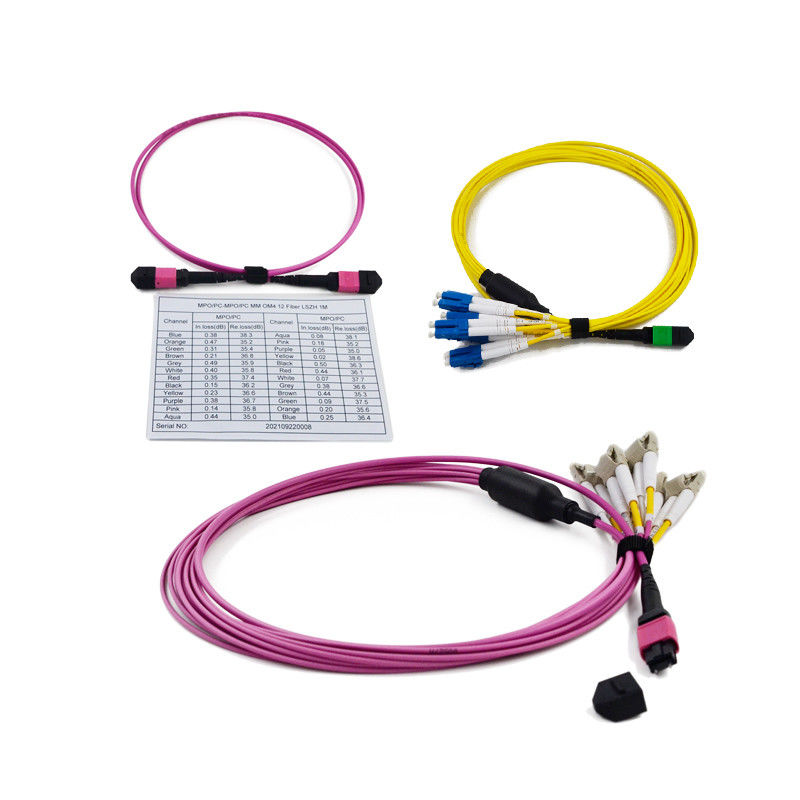

افت درج کم 3.0 میلی متر MPO به کاست LC 12 24 فیبر MPO/MTP کاست
مروری بر
کاست MPO به LC کاست 12 24 فیبر MPO/MTP
سه کابل برای سه روش پلاریزاسیون
سه روش برای قطبیت مناسب تعریف شده توسط استاندارد TIA 568 به عنوان روش A، روش B و روش C نامگذاری شده است. برای مطابقت با این استانداردها، از سه نوع فیبر MTP با ساختارهای مختلف به نام‌های نوع A، نوع B و نوع C استفاده می‌شود. به ترتیب برای سه روش مختلف اتصال.ابتدا سه کابل مختلف و سه روش اتصال معرفی خواهند شد.
کابل MTP Trunk نوع A: کابل نوع A که به عنوان کابل مستقیم نیز شناخته می شود، یک کابل مستقیم است که در یک طرف آن یک کانکتور MTP کلیدی و در طرف مقابل یک کانکتور MTP به سمت پایین است.این باعث می شود الیاف در هر انتهای کابل موقعیت فیبر یکسانی داشته باشند.به عنوان مثال، فیبر واقع در موقعیت 1 (P1) کانکتور در یک طرف، به P1 در کانکتور دیگر می رسد.توالی فیبر یک کابل 12 فیبر MTP نوع A در زیر نشان داده شده است:
قوانین قطبیت MTP/MPO را هنگام ایجاد اتصال حفظ کنید
وقتی پچ‌کوردهای فیبر دارای طرح‌های قطبیت و جنسیت متفاوتی هستند، کارکنان فناوری اطلاعات باید در هنگام تعویض پچ‌کوردها در زمین بسیار مراقب باشند.کسانی که قطبیت را درک نمی‌کنند یا برای راه‌اندازی تجهیزات عجله دارند، می‌توانند به طور بالقوه از پچ کابل اشتباه و انتقال سیگنال ضربه استفاده کنند.
قوانین برای اتصالات کابل MTP/MPO و کابل پچ
در مواردی که کابل های پچ نوع A-to-A و پچ کابل های نوع A-to-B وجود دارد، سه نوع کلی مجموعه کابل های آرایه ای (چند فیبر) وجود دارد.لازم به ذکر است که پین های تراز روی کانکتورهای MTP/MPO برای حفظ قطبیت صحیح مهم هستند.بنابراین، قبل از اتصال فیبر MTP/MPO با کابل پچ، لازم است از موقعیت مناسب پین اطمینان حاصل کنید.
کابل پچ دوبلکس LC/SC نوع A-to-B سیم متقاطع استانداردی است که پورت Tx را به پورت Rx نگاشت می کند.با فلیپ، کابل پچ نوع A-to-B قطبیت مناسب را حفظ می کند.و کابل تنه MTP نوع B موقعیت های فیبر را در هر انتها معکوس می کند (1 به 12 و 12 به 1) و کلیدهای رابط هر دو رو به بالا هستند.این نوع اتصال کابل برای حفظ قطبیت مناسب MTP/MPO توصیه می شود.
قوانین اتصال کابل MTP/MPO و کاست
انتخاب کاست MTP/MPO انتخاب کابل MTP/MPO را نیز تعیین می کند.بهتر است یک کاست با پین های تراز مناسب انتخاب کنید، به طوری که کاست های MTP/MPO می توانند با اتصالات MTP/MPO در دو انتهای کابل های MTP/MPO با یکدیگر هماهنگ شوند.علاوه بر این، پشت آداپتور نصب شده روی کاست آن را به عنوان روش A یا روش B برای مطابقت با استاندارد TIA تعریف می کند.
اطلاعات محصولات
| تعداد فیبر | 12 | حالت فیبر | 9/125 میکرومتر |
| رابط نوع 1 | LC | رابط نوع 2 | بی پایان |
| حالت فیبر | اس ام | طول شکست | 1.5 متر |
| طول موج | 1310/1550 نانومتر | جنس ژاکت | PVC/LSZH |
| از دست دادن درج | ≤0.25dB | قابلیت تعویض | ≤0.2dB |
| برگشت ضرر | ≥50dB | لرزش | ≤0.2dB |
| دمای عملیاتی | -40 تا 75 درجه سانتیگراد | دمای ذخیره سازی | -45 تا 85 درجه سانتیگراد |
مشخصات هندسی (فقط برای تداخل سنج سه بعدی تست شده)
| تایپ کنید | افست راس (um) | شعاع انحنا (mm) | ارتفاع Feber (nm) | افست زاویه (°) |
| UPC 2.5mm | ≤50 | 10 تا 25 | (50-، +50) | هیچ یک |
| 2.5 میلی متر APC | ≤50 | 5 تا 12 | (50-، +50) | 0.2±8 |
| UPC 1.25mm | ≤50 | 7 تا 25 | (50-، +50) | هیچ یک |
| 1.25 میلی متر APC | ≤50 | 5 تا 12 | (50-، +50) | 8± 0.2 |
پاکسازی
ما آن را با کیسه OPP و جعبه کارتن بیرون بسته بندی می کنیم.به منظور محافظت از کالا در هنگام تحویل آسیب نمی بیند.
FQA
1. س:آیا شما سازنده هستید؟
A: بله، ما تولید کننده در شنژن، چین هستیم
2. س:MOQ شما چیست؟
A: MOQ می تواند 1 عدد باشد، اما ما پیشنهاد نمی کنیم که 1 عدد را سفارش دهید، زیرا هزینه بالاتر خواهد بود، به طوری که قیمت بالاتر از بودجه شما خواهد بود.
3. س:قیمتش چقدر است ؟
A: قیمت با توجه به مقدار شما است.پس از اینکه مقدار خود را به ما اطلاع دادید، بهترین قیمت خود را برای شما ارائه خواهیم داد.مقدار بزرگ قیمت بسیار رقابتی خواهد داشت.
4. س:آیا می توانید قیمت FOB را بیان کنید؟
پاسخ: بله می توانیم، اما به دلیل اندازه و وزن بزرگ نیست، اکثر آنها از طریق هوا، DHL، TNT، UPC، FEDEX و غیره تحویل می شوند.بنابراین انجام قیمت FOB دشوار است.بهترین راه این است که مشخصات و مقدار دقیق خود را به ما اطلاع دهید، ما حمل و نقل را با قیمت محصولات برای مرجع شما ارائه خواهیم داد.
ما تدارکات قیمت بسیار رقابتی داریم.اگر مقدار شما زیاد است و ده ها جعبه کارتن وجود دارد، می توانیم برای مرجع شما حمل و نقل دریایی را تعیین کنیم.
قیمت EXW یا قیمت CFR بهتر خواهد بود.در صورت نیاز می توانید برای راه حل بیشتر با ما تماس بگیرید.
5. س:کیفیتت چطوره؟
A: تولید ما مطابق با IEC، تولید استاندارد اروپا، تقریباً بسته به کارگاه بدون گرد و غبار است.تجهیزات تولید وارداتی و تجهیزات کنترل کیفیت.به خصوص تجهیزات MTP Daisi.
تمام محصولات 100٪ قبل از تحویل تست می شوند.
6. س:زمان هدایت شما چقدر است؟
A: ما سه کارخانه در چین داریم.یک کارخانه برای تولید کابل فیبر نوری، دو کارخانه برای پچ کورد، PLC، ODF، آداپتور، تضعیف کننده ها و غیره.
برای پچ کورد فیبر نوری , زمان تحویل می تواند 2 تا 3 روز کاری برای 5000 عدد باشد .محصولات معمولی ما آن را در انبار داریم.ما می توانیم با سفارش فوری برای شما رسیدگی کنیم.اطلاعات بیشتر، می توانید با ما تماس بگیرید.
7. س:گارانتی شما چیست؟
پاسخ: برای سیم پچ، ما از زمان تحویل 2 سال گارانتی داریم، اما فقط مسئول آسیب های غیر مصنوعی هستیم.برای آسیب های مصنوعی، ما می توانیم آن را به صورت رایگان برای شما تعمیر کنیم، اما هزینه حمل و نقل توسط شما پرداخت می شود.
8. س:بسته بندی شما چیست؟
A: ما از بسته صادرات بین المللی استفاده می کنیم.تعدادی بسته بندی از محصولات مختلف را برای مرجع شما پیوست کرده است.ما همچنین می توانیم لوگوی شما را روی بسته بندی چاپ کنیم
9. س:آیا می توانید OEM/ODM را انجام دهید؟
پاسخ: بله، ما می توانیم.ما تولید کننده هستیم، همه محصولات OEM / ODM را می پذیرند.ما می توانیم توافقنامه محرمانه را امضا کنیم.
10. س:آیا می توانم یک نمونه داشته باشم؟
پاسخ: بستگی به این دارد که کدام محصولات، برای آداپتور، تضعیف کننده، سیم پچ، دم خوک، ما می توانیم نمونه ای را به صورت رایگان برای شما ارائه دهیم.اما باربری توسط شما بازپرداخت شده است.
برای محصولات با ارزش بالا، ما نمی توانیم آن را به صورت رایگان ارائه دهیم، هزینه نمونه و باربری ابتدا بازپرداخت می شود، پس از ثبت سفارش، هزینه نمونه برگردانده می شود.
11. س:چگونه می توانم سفارش بدهم؟
A: 1. برای ما ایمیل بفرستید یا درخواست ارسال کنید.نام محصول، مشخصات دقیق، مقدار را به ما اطلاع دهید.اگر به ما نیاز دارید که باربری را برای شما تعیین کنیم، آدرس دریافت خود را ارائه دهید.
2. پس از دانستن نیازهای شما، بهترین قیمت را برای شما ارائه خواهیم داد، با زمان سرب.قیمت با توجه به مقدار شما است.
3. هنگامی که نقل قول را قبول کردید، ما فاکتور Profoma را با حساب بانکی خود خواهیم ساخت.
4. ما پس از دریافت پرداخت، تولید را برای شما ترتیب خواهیم داد.
5. قبل از تحویل، اطلاعات دریافتی را مجدداً با شما تأیید می کنیم و شماره پیگیری را پس از تحویل برای شما ارسال می کنیم.
6. ما بهترین تلاش خود را خواهیم کرد تا نیازهای شما را برای همکاری طولانی مدت برآورده کنیم.
12. س:مدت پرداخت شما چیست؟
A: T/T، Western Union، Paypal، MoneyGram به یکباره. برای مقدار زیاد، می توانید 50٪ پیش پرداخت، 50٪ موجودی قبل از تحویل پرداخت کنید.
